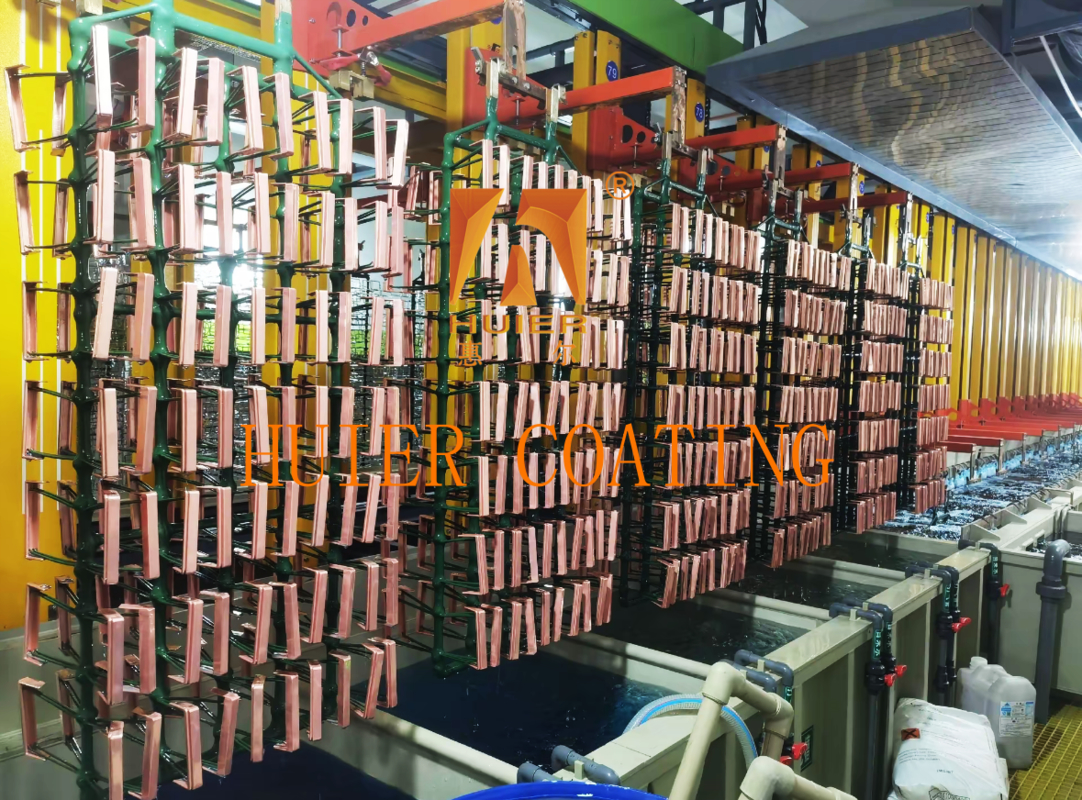

एबीएस वर्कपीस इलेक्ट्रोप्लेटिंग उत्पादन लाइन इंटेलिजेंट नियंत्रण के साथ

उपकरण का वर्णन:

I. प्रक्रिया प्रवाह
1. पूर्व उपचार चरण
एबीएस वर्कपीस को क्रम में पूरा किया जाता हैः
1 अल्ट्रासोनिक डिग्रिजिंग → 2 रासायनिक कठोरता → 3 न्यूट्रलाइजेशन → 4 सक्रियण → 5 रासायनिक तांबा/निकेल कोटिंग।

2इलेक्ट्रोप्लेटिंग चरण
बहु-परत धातु जमावः एसिड तांबा चढ़ाना (10-20μm) → अर्ध-चमकदार निकेल (5-15μm) → सजावटी क्रोम चढ़ाना (0.1-0.3μm);
उपचार के बादः पानी धोने → निष्क्रियता → गर्म हवा सुखाने, कोटिंग मोटाई विचलन ≤ 5% है।
2. तकनीकी मापदंड
संचालन दक्षता: प्रति लाइन 500-2000 टुकड़े की दैनिक उत्पादन क्षमता (कार्य टुकड़े के आकार और कोटिंग की मोटाई के आधार पर);
वर्तमान घनत्वः रासायनिक चढ़ाना चरण में 0.5-2A/dm2, विद्युत चढ़ाना चरण में 1-5A/dm2;
तापमान नियंत्रण सटीकताः कोटिंग समाधान तापमान ±1°C, सुखाने का तापमान 80-120°C (PID एल्गोरिथ्म नियंत्रण);
लागू सब्सट्रेट: इंजीनियरिंग प्लास्टिक जैसे एबीएस, पीसी/एबीएस मिश्र धातु।

3उपकरण के डिजाइन की विशेषताएं
मॉड्यूलर लेआउटः स्टेशन विस्तार और प्लेटिंग प्रकार स्विचिंग (जैसे नकली सोना, मैट निकल, आदि) का समर्थन करता है;
कम ऊर्जा की खपत डिजाइनः धड़कन रेक्टिफायर बिजली की आपूर्ति को अपनाता है, जो पारंपरिक डीसी बिजली की आपूर्ति की तुलना में 20%-30% ऊर्जा बचाता है;
पर्यावरण संरक्षण एकीकरण: एसिड मिस्ट संग्रहण टॉवर (शुद्धिकरण दक्षता ≥95%) और अपशिष्ट जल पुनः उपयोग प्रणाली से सुसज्जित;
बुद्धिमान नियंत्रणः पीएलसी+एचएमआई एकीकरण, प्रक्रिया मापदंडों (समय, तापमान, वर्तमान) की वास्तविक समय निगरानी और डेटा ट्रैकिंग का समर्थन करता है;
दोष स्व-निदान प्रणाली, स्वचालित रूप से उत्पादन रिपोर्ट और अलार्म लॉग उत्पन्न करती है।

4लागू परिदृश्य
उद्योगः ऑटोमोबाइल आंतरिक भाग (दरवाजे के हैंडल, संकेत), बाथरूम के सामान, घरेलू उपकरण बटन, इलेक्ट्रॉनिक आवास आदि;
कोटिंग के प्रकारः उच्च चमकदार क्रोम (सजावटी), मैट निकेल (कसरत प्रतिरोधी), कार्यात्मक मिश्र धातु कोटिंग (जंग प्रतिरोधी) ।

मुख्य संरचनाएं और घटक:

1. पूर्व उपचार प्रणाली
1अल्ट्रासोनिक सफाई टैंक का उपयोग 5μm की सफाई सटीकता के साथ ABS प्लास्टिक की सतह पर तेल और अशुद्धियों को हटाने के लिए किया जाता है।
2रासायनिक कठोरता टैंक कोटिंग के आसंजन को बढ़ाने के लिए एक माइक्रोपोरोस संरचना बनाने के लिए एबीएस सतह को काटा करने के लिए क्रोमिक एसिड समाधान का उपयोग करता है।
3सक्रियण टैंक एक सक्रिय धातु परत उत्पन्न करने के लिए पल्लाडियम नमक या चांदी के अमोनिया समाधान के माध्यम से सतह को उत्प्रेरित करता है, जो बाद में इलेक्ट्रोप्लाटिंग के लिए प्रतिक्रिया साइट प्रदान करता है।

2इलेक्ट्रोप्लाटिंग टैंक प्रणाली
1बहुस्तरीय चढ़ाना टैंक समूह क्रम में तांबे चढ़ाना, निकल चढ़ाना और क्रोम चढ़ाना टैंक के साथ विन्यस्त है। टैंक शरीर एसिड प्रतिरोधी पीपी सामग्री से बना है,उच्च तापमान (≤70°C) और संक्षारक तरल पदार्थ प्रतिरोधी.
2निलंबित एनोड टाइटेनियम टोकरी धातु के कणों (जैसे तांबे की गेंदों और निकल के ब्लॉक) को लोड करती है, और समरूप धारा वितरण सुनिश्चित करने के लिए एक डॉट मैट्रिक्स इलेक्ट्रोड लेआउट से लैस है।
3. परिसंचरण निस्पंदन प्रणाली चुंबकीय पंप 5μm फिल्टर के साथ कोटिंग समाधान की स्वच्छता बनाए रखने और अशुद्धियों के हस्तक्षेप को कम करने के लिए।

3ढोने और उठाने की प्रणाली
1गेंट्री क्रेन और परिपत्र ट्रैक को पीएलसी नियंत्रण (स्थिति त्रुटि ≤ 1 मिमी) के माध्यम से सटीक रूप से स्थानांतरित किया जा सकता है, और बीट समय समायोज्य है (1-5 मिनट/स्टेशन) ।
2घुमावदार हैंगर स्व-लॉकिंग चक या चुंबकीय क्लैंप वर्कपीस को तय करता है और जटिल भागों (जैसे कार के संकेत) की समान कोटिंग सुनिश्चित करने के लिए 360° रोटेशन का समर्थन करता है।

4नियंत्रण प्रणाली
1पीएलसी + एचएमआई एकीकृत टच स्क्रीन प्रक्रिया मापदंडों (तापमान, वर्तमान घनत्व, समय) सेट करता है, और वास्तविक समय में पीएच मूल्य और आयन एकाग्रता की निगरानी करता है।
2तापमान नियंत्रण मॉड्यूल पीआईडी एल्गोरिथ्म विद्युत हीटिंग पाइप या भाप हीटिंग के साथ, प्लेटिंग समाधान तापमान (सटीकता ± 1°C) को नियंत्रित करता है।

5सहायक प्रणाली
1जल निकासी और वेंटिलेशन प्रणाली एसिड/अलकली अपशिष्ट जल को वर्गीकृत और बाहर निकालती है और एसिड मिस्ट संग्रहण टॉवर की शुद्धिकरण दक्षता ≥95% है।
2सुरक्षा सुरक्षा उपकरण टकराव विरोधी सेंसर, आपातकालीन स्टॉप बटन और उपकरण के स्थिर संचालन को सुनिश्चित करने के लिए रिसाव सुरक्षा। प्रमुख मापदंड और डिजाइन विशेषताएं
लागू सब्सट्रेट: एबीएस, पीसी/एबीएस मिश्र धातु और अन्य इंजीनियरिंग प्लास्टिक, कोटिंग मोटाई विचलन ≤ 5%;
मॉड्यूलर डिजाइनः कोटिंग प्रकार स्विचिंग (जैसे निकेल-क्रोमियम कोटिंग, नकली गोल्ड कोटिंग) और उत्पादन लाइन विस्तार का समर्थन करता है;
पर्यावरण संरक्षणः अपशिष्ट जल पुनः उपयोग प्रणाली और कम ऊर्जा खपत डिजाइन (ऊर्जा बचत 20%-30%)

विशेषताएं:

1उच्च लागत प्रदर्शनः ग्राहक की उत्पाद पोजिशनिंग और विकास रणनीति के आधार पर, और आर्थिक सामर्थ्य के आधार पर, हम सर्वोत्तम लागत प्रदर्शन प्राप्त करते हैं।
2उपकरण की उन्नत और सावधानीपूर्वक डिजाइन अवधारणा, अत्यधिक स्वचालित औद्योगिक उपकरणों के साथ, एक आधुनिक और उन्नत उद्यम की छवि प्रदर्शित करती है।
3इसमें उच्च अनुकूलन क्षमता है, वर्तमान उत्पादन आवश्यकताओं को पूरा करती है और भविष्य में उत्पादन में वृद्धि और बेहतर गुणवत्ता की जरूरतों को ध्यान में रखते हुए विकास के लिए जगह आरक्षित करती है।
4गुणवत्ता अनुपालन ISO900 गुणवत्ता प्रबंधन प्रणाली का सख्ती से पालन करता है, पूरे उपकरण की स्थापना के हर मिनट के विवरण को सख्ती से नियंत्रित किया जाता है।
