1. प्रक्रिया प्रवाह
भरण → डीग्रीज़िंग/पिकलिंग (हाइड्रोक्लोरिक एसिड या क्षारीय घोल) → इलेक्ट्रोप्लेटिंग (जिंक/निकल प्लेटिंग, करंट घनत्व 1-5A/dm²) → तीन-चरणीय जल धुलाई → पैसिवेशन → सेंट्रीफ्यूगल निर्जलीकरण (800-1200r/min) → सुखाना (60-80℃ गर्म हवा) → उतारना।
2. तकनीकी लाभ
उच्च उत्पादन: निरंतर संचालन मोड में, एक ही लाइन की दैनिक प्रसंस्करण क्षमता 2-5 टन तक पहुंच सकती है, जो बड़े पैमाने पर उत्पादन की जरूरतों को पूरा कर सकती है।
कम ऊर्जा खपत: यांत्रिक श्रृंखला संचरण मुख्य विधि है, और ऊर्जा खपत हाइड्रोलिक सिस्टम की तुलना में 30%-40% कम है।
पर्यावरण संरक्षण अनुपालन: बंद टैंक + एसिड धुंध संग्रह टॉवर (शुद्धिकरण दक्षता ≥90%), RoHS और क्रोमियम-मुक्त पैसिवेशन आवश्यकताओं के अनुरूप।
आसान रखरखाव: मॉड्यूलर संरचना डिजाइन, बदलाव का समय ≤15 मिनट, स्नेहन प्रणाली यांत्रिक घिसाव को कम करती है।
3. तकनीकी पैरामीटर
| परियोजना | पैरामीटर |
| टैक्ट समय | 15-50 सेकंड (समायोज्य) |
| सिंगल आर्म लोड | ≤7kg (चढ़ाई प्रकार) / ≤30kg (ऊर्ध्वाधर उठाने का प्रकार) |
| कोटिंग मोटाई | 5-30μm (त्रुटि ≤±5%) |
| अपशिष्ट जल पुन: उपयोग दर | ≥80% (आरओ रिवर्स ऑस्मोसिस सिस्टम) |
4. अनुप्रयोग परिदृश्य
हार्डवेयर निर्माण: छोटे धातु के पुर्जों जैसे कि पेंच और स्प्रिंग्स के लिए जिंक/निकल प्लेटिंग, नमक स्प्रे प्रतिरोध ≥480 घंटे। इलेक्ट्रॉनिक घटक: कनेक्टर संपर्कों के लिए चांदी/टिन प्लेटिंग, सतह प्रतिरोध ≤0.05Ω. प्लास्टिक प्लेटिंग: बाथरूम के सामान के लिए रासायनिक निकल प्लेटिंग, रंग एकरूपता त्रुटि ≤±5%।
1. ट्रैक सिस्टम

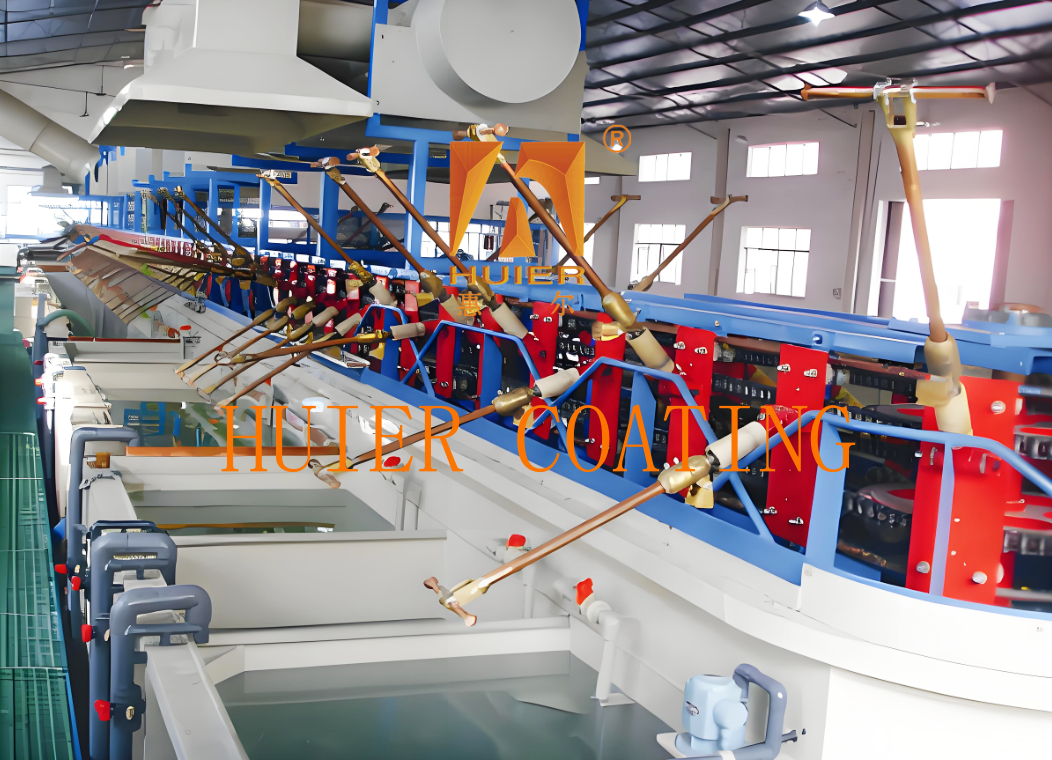

परिपत्र चढ़ाई लेआउट: गर्तों को परिपत्र ट्रैक के साथ व्यवस्थित किया जाता है, और हैंगर की निरंतर चढ़ाई और उठाने की क्रिया श्रृंखला संचरण के माध्यम से महसूस की जाती है। क्षैतिज पिच को बीट समय (15-50 सेकंड) के अनुसार समायोजित किया जा सकता है।
संचरण तंत्र: चर आवृत्ति गति मोटर श्रृंखला को चलाती है, ऊर्ध्वाधर उठाने और क्षैतिज गति के सिंक्रोनस संचालन का समर्थन करती है, और सिंगल आर्म लोड ≤7kg है (छोटे वर्कपीस के लिए उपयुक्त), और लोड क्षमता को 30kg तक बढ़ाया जा सकता है (ऊर्ध्वाधर उठाने का प्रकार)।
2. हैंगर और ट्रांसफर डिवाइस
मछली पकड़ने वाले हैंगर: टाइटेनियम मिश्र धातु या पीपी सामग्री हैंगर, छोटे वर्कपीस जैसे कि पेंच और कनेक्टर्स के लिए उपयुक्त (Φ50mm से कम), और वियोज्य डिजाइन तेजी से बदलाव और मल्टी-प्लेटिंग स्विचिंग का समर्थन करता है।
पोजीशनिंग सिस्टम: फोटोइलेक्ट्रिक सेंसर यांत्रिक सीमा डिवाइस के साथ सहयोग करता है ताकि यह सुनिश्चित किया जा सके कि चढ़ाई प्रक्रिया के दौरान हैंगर की स्थिति सटीकता ≤±0.5mm हो, ताकि प्लेटिंग तरल के टपकने और आसन्न गर्तों के संदूषण से बचा जा सके।
3. टैंक इकाई
कार्यात्मक विन्यास: प्रक्रिया प्रवाह के अनुसार, इलेक्ट्रोप्लेटिंग टैंक, पिकलिंग टैंक, वाशिंग टैंक आदि को कॉन्फ़िगर किया गया है। टैंक बॉडी एसिड धुंध के वाष्पीकरण और प्लेटिंग समाधान की बर्बादी को कम करने के लिए पीपी/पीवीसी सामग्री का एक पूरी तरह से संलग्न डिजाइन अपनाता है।
तरल सर्किट परिसंचरण: चुंबकीय पंप एक 5μm सटीक फिल्टर से सुसज्जित है, और प्लेटिंग समाधान पुनर्चक्रण दर ≥95% है, जो कोटिंग की एकरूपता सुनिश्चित करता है (त्रुटि ≤±5%)।
4. नियंत्रण प्रणाली
पीएलसी एकीकृत नियंत्रण: इलेक्ट्रोप्लेटिंग मापदंडों के कई सेट (वर्तमान घनत्व 1-5A/dm², तापमान 25-60℃) प्रीसेट करें, स्वचालित अलार्म, फॉल्ट शटडाउन और टैंक स्किपिंग प्रक्रिया (जैसे पैसिवेशन के बाद वाशिंग टैंक को छोड़ना) का समर्थन करें।
तापमान नियंत्रण मॉड्यूल: टाइटेनियम हीटिंग ट्यूब टैंक तरल के तापमान में उतार-चढ़ाव को ≤±1℃ बनाए रखता है, और अप्रत्यक्ष शीतलन प्रणाली ओवरहीटिंग को प्लेटिंग समाधान को विफल करने से रोकती है।
5. पर्यावरण संरक्षण और सहायक प्रणाली
एसिड धुंध उपचार: बंद टैंक बॉडी एक क्षारीय तरल स्प्रे टॉवर से सुसज्जित है, और एसिड धुंध शुद्धिकरण दक्षता ≥90% है, जो RoHS और क्रोमियम-मुक्त पैसिवेशन की आवश्यकताओं को पूरा करती है।
अपशिष्ट जल पुन: उपयोग: आरओ रिवर्स ऑस्मोसिस सिस्टम ≥80% की अपशिष्ट जल पुन: उपयोग दर, ≤50mg/L का सीओडी मान प्राप्त करता है, और पर्यावरणीय उत्सर्जन मानकों को पूरा करता है।
1. उच्च लागत प्रदर्शन: ग्राहक की उत्पाद स्थिति और विकास रणनीति के आधार पर, और आर्थिक सामर्थ्य को आधार बनाकर, हम सर्वोत्तम लागत प्रदर्शन प्राप्त करते हैं।
2. उपकरण की उन्नत और सूक्ष्म डिजाइन अवधारणा, अत्यधिक स्वचालित औद्योगिक उपकरणों के साथ, एक आधुनिक और उन्नत उद्यम की छवि को प्रदर्शित करती है।
3. इसमें उच्च अनुकूलन क्षमता है, वर्तमान उत्पादन आवश्यकताओं को पूरा करती है और विकास के लिए जगह आरक्षित करती है, भविष्य में उत्पादन में वृद्धि और गुणवत्ता में सुधार की जरूरतों को ध्यान में रखते हुए।
4. गुणवत्ता अनुपालन आईएसओ900 गुणवत्ता प्रबंधन प्रणाली का सख्ती से पालन करता है, जिसमें संपूर्ण उपकरण स्थापना का हर मिनट का विवरण सख्ती से नियंत्रित किया जाता है।
