1प्रक्रिया प्रवाह
फ़ीडिंग → प्री-डिग्रेसिंग → क्षारीय उत्कीर्णन → न्यूट्रलाइजेशन → एनोडाइजिंग → डाईंग → सीलिंग → सूखी → अनलोडिंग।
2नियंत्रण प्रणाली
पीएलसी + टच स्क्रीनः प्रक्रिया मापदंडों के कई सेट पूर्व निर्धारित (ऑक्सीकरण समय 10-60 मिनट, तापमान -5 ~ 30 °C), पूर्ण स्वचालित / अर्ध-स्वचालित / मैनुअल मोड स्विचिंग का समर्थन,दोष अलार्म और प्रक्रिया डेटा रिकॉर्डिंग कार्यों के साथ.
वास्तविक समय में निगरानीः वर्तमान घनत्व, तापमान, पीएच मूल्य और अन्य मापदंडों को एकत्र करें, प्रक्रिया उतार-चढ़ाव दर < 1% और टच स्क्रीन के माध्यम से वास्तविक समय में ऑपरेटिंग स्थिति प्रदर्शित करें।
3. तकनीकी मापदंड
| परियोजना | पैरामीटर रेंज |
| फिल्म की मोटाई | 5-50μm (त्रुटि ≤±5%) |
| वर्तमान घनत्व | 100-200A/m2 (सामान्य) / 200-400A/m2 (कठिन) |
| एकल लाइन क्षमता | 500-2000 किलोग्राम/शिफ्ट (काम के टुकड़े के आकार और प्रक्रिया के आधार पर) |
| स्थिति की सटीकता | ≤±3 मिमी |
4अनुप्रयोग परिदृश्य
वास्तुशिल्प एल्यूमीनियम प्रोफाइलः पर्दे की दीवारों, दरवाजे और खिड़कियों के फ्रेमों का सजावटी ऑक्सीकरण (फिल्म मोटाई 10-15μm) ।
ऑटोमोबाइल पार्ट्सः पहनने के प्रतिरोध और मौसम प्रतिरोध में सुधार के लिए हार्ड ऑक्सीकरण उपचार (फिलम मोटाई ≥ 25μm) ।
इलेक्ट्रॉनिक आवासः विद्युत प्रवाहकीय ऑक्सीकरण प्रक्रिया (फिलम मोटाई 5-8μm), सुरक्षा और विद्युत चुम्बकीय परिरक्षण दोनों कार्यों को ध्यान में रखते हुए।
I. कोर संरचना
1. ट्रांसमिशन सिस्टम

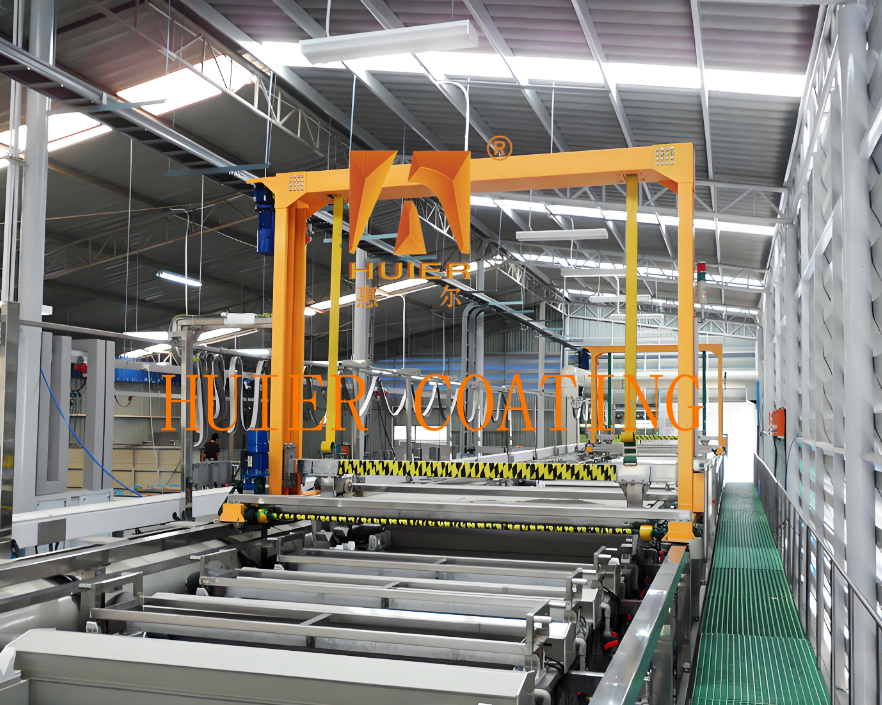

गैन्ट्री क्रेनः चर आवृत्ति गति मोटर (क्षैतिज गति 4-40m/min, उठाने की गति 7-12m/min) से सुसज्जित, एकल हुक भार ≤500kg का समर्थन करता है,और ऊर्ध्वाधर उठाने और 90° स्विंग कार्रवाई प्राप्त कर सकते हैं.
पोजिशनिंग डिवाइसः एकीकृत फोटोइलेक्ट्रिक सेंसर और आरएफआईडी पहचान प्रणाली, हैंगर पोजिशनिंग सटीकता ≤ ± 0.5 मिमी, प्रक्रियाओं के बीच वर्कपीस के सटीक हस्तांतरण को सुनिश्चित करती है।
2. टैंक इकाई
ऑक्सीकरण टैंकः सल्फरिक एसिड इलेक्ट्रोलाइट (एच 2 एस ओ 4 एकाग्रता 150-200 ग्राम/एल) का उपयोग करके, टाइटेनियम मिश्र धातु कैथोड प्लेट और समायोज्य डीसी बिजली की आपूर्ति से लैस,पारंपरिक ऑक्सीकरण (फिल्म मोटाई 5-50μm) या हार्ड ऑक्सीकरण (फिल्म मोटाई ≥25μm) का समर्थन करने वाला.
प्रीट्रीटमेंट टैंक समूहः जिसमें डिग्रिजिंग टैंक (आल्काइन सॉल्यूशन), अल्काइन एटिंग टैंक (50-60°C NaOH) और न्यूट्रलाइजेशन टैंक (नाइट्रिक एसिड सॉल्यूशन) शामिल हैं।एल्यूमीनियम की सतह पर वसा और ऑक्साइड परत को हटाने के लिए प्रयोग किया जाता है.
3. बंद संरचना
बंद ढक्कन और खिड़कीः पूरी तरह से बंद संरचना डिजाइन, अवलोकन खिड़की और रखरखाव खिड़की से लैस, रासायनिक गैस रिसाव को कम करता है और कार्यशाला पर्यावरण की सुरक्षा में सुधार करता है।
सहायक प्रणाली
1. परिसंचरण निस्पंदन प्रणाली
इलेक्ट्रोलाइट रीसाइक्लिंग दर ≥95% प्राप्त करने के लिए पीपी फिल्टर तत्व (सटीकता 5μm) के साथ चुंबकीय पंप, अशुद्धियों की जमाव को कम करता है।
2. पर्यावरण उपचार प्रणाली
निकास प्रणालीः बंद टैंक क्षार छिड़काव टॉवर के साथ संयुक्त, RoHS मानकों के अनुरूप एसिड धुंध शुद्धिकरण दक्षता ≥ 90%.
अपशिष्ट जल पुनः उपयोग उपकरणः आरओ रिवर्स ऑस्मोसिस तकनीक अपशिष्ट जल का उपचार करती है, पुनः उपयोग दर ≥ 80%, सीओडी मान ≤50mg/L।
3. बिजली आपूर्ति और तापमान नियंत्रण प्रणाली
उच्च आवृत्ति सी.सी. बिजली आपूर्तिः आउटपुट सटीकता ±0.1A/dm2, हार्ड ऑक्सीकरण में झिल्ली परत के आंतरिक तनाव को कम करने के लिए पल्स मोड (कार्य चक्र 10%-30%) की आवश्यकता होती है।
तापमान नियंत्रण मॉड्यूलः टाइटेनियम हीटिंग ट्यूब और प्लेट हीट एक्सचेंजर जुड़े हुए हैं, स्नान तापमान उतार-चढ़ाव ≤±1°C है,और कठोर ऑक्सीकरण के लिए -5~10°C के निम्न तापमान के वातावरण को बनाए रखने की आवश्यकता होती है.
नियंत्रण प्रणाली
पीएलसी + टच स्क्रीनः प्रक्रिया मापदंडों के पूर्व निर्धारित कई सेट (जैसे ऑक्सीकरण समय 10-60 मिनट, तापमान -5 ~ 30 °C), दोष अलार्म का समर्थन, प्रक्रिया कूद ऑपरेशन और स्वचालित डेटा रिकॉर्डिंग।
वास्तविक समय निगरानीः वर्तमान घनत्व, पीएच मूल्य, तापमान और अन्य मापदंडों को इकट्ठा करें, प्रक्रिया उतार-चढ़ाव दर < 1%, सुनिश्चित करें कि फिल्म एकरूपता त्रुटि ≤ ± 5% है
अन्य प्रमुख घटक
पाइपलाइन प्रणालीः इसमें जल आपूर्ति और निकासी, हीटिंग, कूलिंग और वायु हलचल पाइपलाइन शामिल हैं ताकि स्नान की संरचना की स्थिरता और प्रक्रिया निरंतरता सुनिश्चित हो सके।
टैंक के किनारे पर चलती तांबे की बसबारः वर्तमान वितरण को अनुकूलित करें, ऑक्साइड फिल्म रंग अंतर को कम करें, और चालकता दक्षता में सुधार करें।
1उच्च लागत प्रदर्शनः ग्राहक की उत्पाद पोजिशनिंग और विकास रणनीति के आधार पर, और आर्थिक सामर्थ्य के आधार पर, हम सर्वोत्तम लागत प्रदर्शन प्राप्त करते हैं।
2उपकरण की उन्नत और सावधानीपूर्वक डिजाइन अवधारणा, अत्यधिक स्वचालित औद्योगिक उपकरणों के साथ, एक आधुनिक और उन्नत उद्यम की छवि प्रदर्शित करती है।
3इसमें उच्च अनुकूलन क्षमता है, वर्तमान उत्पादन आवश्यकताओं को पूरा करती है और भविष्य में उत्पादन में वृद्धि और बेहतर गुणवत्ता की जरूरतों को ध्यान में रखते हुए विकास के लिए जगह आरक्षित करती है।
4गुणवत्ता अनुपालन ISO900 गुणवत्ता प्रबंधन प्रणाली का सख्ती से पालन करता है, पूरे उपकरण की स्थापना के हर मिनट के विवरण को सख्ती से नियंत्रित किया जाता है।
