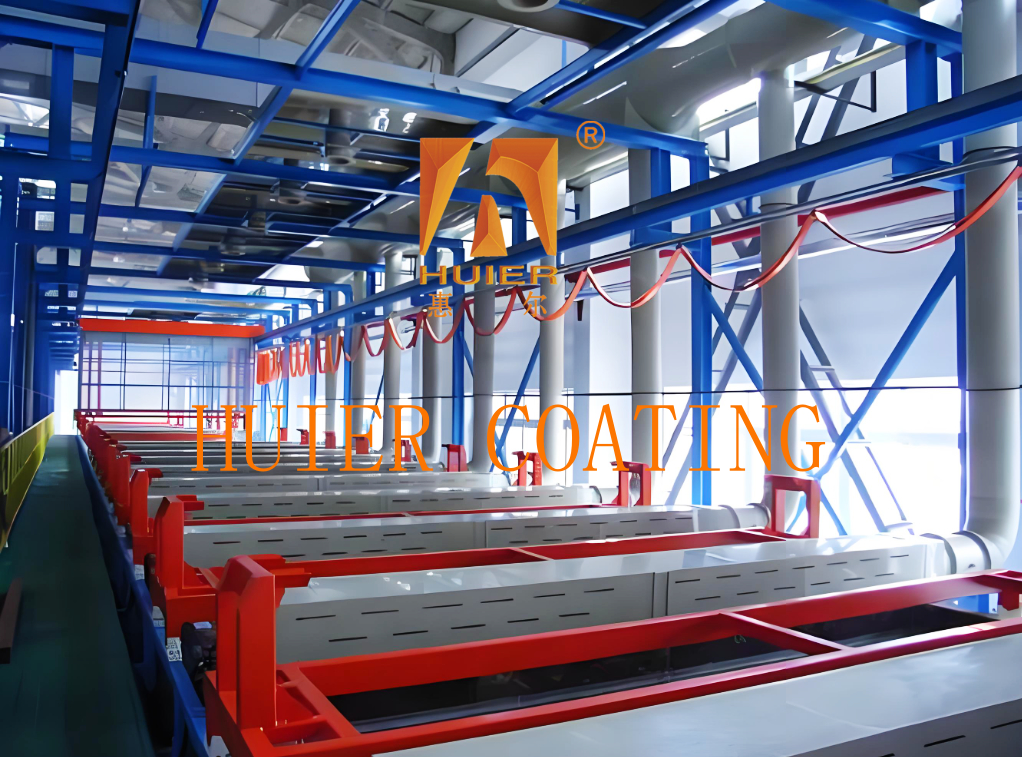

बहु-स्तरीय गति विनियमन इलेक्ट्रोप्लाटिंग निष्क्रियता उत्पादन लाइन

उपकरण विवरण:

1. प्रक्रिया प्रवाह
1. निष्क्रियता का पूर्व-उपचार
कार्यखंड को सतह के तेल और ऑक्साइड परत को हटाने और निष्क्रियता परत के आसंजन में सुधार के लिए डीग्रीज़िंग → पिक्लिंग → वाशिंग → एक्टिवेशन द्वारा पूर्व-उपचार किया जाता है।
2. निष्क्रियता उपचार
संक्षारण प्रतिरोध को बढ़ाने के लिए रासायनिक या इलेक्ट्रोलाइटिक प्रक्रिया के माध्यम से निष्क्रियता टैंक में एक घनी ऑक्साइड फिल्म (जैसे जिंक निष्क्रियता द्वारा उत्पन्न क्रोमेट फिल्म) बनाई जाती है।
कुछ प्रक्रियाएं निष्क्रियता प्रतिक्रिया को तेज करने और प्रसंस्करण समय को कम करने के लिए कंपन या एयर ब्लोइंग डिवाइस का उपयोग करती हैं।
3. पोस्ट-ट्रीटमेंट और गुणवत्ता निरीक्षण
निष्क्रियता के बाद, इसे शुद्ध पानी से धोया जाता है → सुखाया जाता है → ठंडा किया जाता है, और फिल्म की मोटाई (COV≤5%) और आसंजन (ग्रिड टेस्ट) का परीक्षण किया जाता है ताकि यह सुनिश्चित किया जा सके कि यह मानकों का अनुपालन करता है।

2. मुख्य नियंत्रण तकनीक
पीएलसी ऑटोमेशन नियंत्रण: मित्सुबिशी/ओमरॉन पीएलसी प्रोग्रामिंग का उपयोग किया जाता है, जो पूर्ण-स्वचालित/अर्ध-स्वचालित मोड स्विचिंग का समर्थन करता है, और निष्क्रियता समय (जैसे 25 मिनट/चक्र), तापमान (सामान्य तापमान से 80℃) और तरल स्तर पैरामीटर को प्रीसेट किया जा सकता है।
‌मानव-मशीन इंटरेक्शन इंटरफेस‌: टच स्क्रीन निष्क्रियता समाधान के पीएच मान, वर्तमान घनत्व और उपकरण संचालन की स्थिति की वास्तविक समय में निगरानी करता है, और फॉल्ट अलार्म और डेटा ट्रेसिंग का समर्थन करता है।
‌मल्टी-लेवल स्पीड रेगुलेशन‌: वेरिएबल फ्रीक्वेंसी मोटर विभिन्न वर्कपीस आकारों और प्रक्रिया लय आवश्यकताओं के अनुकूल होने के लिए संदेश प्रणाली को चलाती है।

3. ‌अनुप्रयोग परिदृश्य‌ ‌

हार्डवेयर वर्कपीस‌: जैसे फास्टनरों, रोलर-प्लेटेड भागों की जिंक निष्क्रियता (ट्राइवैलेंट क्रोमियम/क्रोमियम-मुक्त प्रक्रिया)।
‌प्रिसिजन इलेक्ट्रॉनिक कंपोनेंट्स‌: सेमीकंडक्टर सब्सट्रेट और कॉपर पिलर्स का निष्क्रियता और एंटी-ऑक्सीडेशन उपचार।
‌बड़े आकार के धातु संरचनात्मक भाग‌: औद्योगिक उपकरण और ऑटोमोटिव भागों के लिए कार्यात्मक निष्क्रियता कोटिंग्स।

4. ‌तकनीकी पैरामीटर उदाहरण

मुख्य संरचनाएं और घटक:

1. मुख्य फ्रेम और लिफ्टिंग सिस्टम
1. गैन्ट्री फ्रेम
यह एक उच्च-कठोरता वाले कॉलम-प्रकार के दरवाजे की संरचना को अपनाता है, आमतौर पर स्टेनलेस स्टील या पीपी/पीवीसी से बना होता है, जिसमें मजबूत संक्षारण प्रतिरोध होता है, और इसे विभिन्न आकारों के निष्क्रियता टैंक और वर्कपीस के अनुकूल बनाया जा सकता है।
प्लेटिंग टैंक के दोनों किनारों पर क्रेन ट्रैक हैं ताकि ड्राइविंग और संक्षारण सुरक्षा की सुविधा हो सके। कुछ मॉडल रखरखाव में आसानी के लिए डबल-लेयर पैदल यात्री प्लेटफार्मों से लैस हैं।
2. लिफ्टिंग डिवाइस
इसमें एक इलेक्ट्रिक लिफ्टिंग हुक और एक गैन्ट्री क्रेन शामिल है, जो गियर रैक या पॉलीयूरेथेन रोलर्स द्वारा संचालित होता है, जिसकी स्थिति सटीकता ±1 मिमी है और हैंडहेल्ड रिमोट कंट्रोल ऑपरेशन का समर्थन करता है।
यह निष्क्रियता तरल की मात्रा को कम करने और क्रॉस संदूषण के जोखिम को कम करने के लिए एक जल निकासी फ़ंक्शन के साथ आता है।

2. निष्क्रियता उपचार मॉड्यूल
1. निष्क्रियता टैंक
यह पीपी/पीवीसी सामग्री टैंक को अपनाता है, जिसमें बिल्ट-इन स्प्रे सिस्टम, एयर स्टिरिंग डिवाइस और निरंतर तापमान नियंत्रण प्रणाली (तापमान सटीकता ±2℃) निष्क्रियता तरल के समान वितरण और प्रतिक्रिया दक्षता सुनिश्चित करने के लिए है।
कुछ मॉडल निष्क्रियता फिल्म के निर्माण में तेजी लाने के लिए कंपन और वातन कार्यों का समर्थन करते हैं। ‌2. प्रीट्रीटमेंट टैंक समूह‌
इसमें डीग्रीज़िंग टैंक, पिक्लिंग टैंक, वाटर वाशिंग टैंक आदि शामिल हैं, जिनका उपयोग वर्कपीस की सतह पर तेल और ऑक्साइड परत को हटाने और निष्क्रियता परत के आसंजन में सुधार के लिए किया जाता है।
‌3. पोस्ट-प्रोसेसिंग यूनिट‌
निष्क्रियता के बाद वर्कपीस की सफाई और सुखाने को पूरा करने के लिए शुद्ध पानी वाशिंग टैंक, सुखाने वाले टैंक और कूलिंग क्षेत्र को कॉन्फ़िगर करें।

3. ‌सहायक प्रणाली‌
‌1. निस्पंदन और परिसंचरण प्रणाली‌
उच्च-सटीक फिल्टर (जैसे 5μm स्तर) से लैस, फिल्म परत की एकरूपता सुनिश्चित करने के लिए निष्क्रियता तरल में अशुद्धियों को लगातार हटा दें।
प्लेटिंग तरल परिसंचरण पंप अवक्षेपण संचय को रोकने के लिए निष्क्रियता तरल के प्रवाह को बनाए रखता है।
‌2. पर्यावरण संरक्षण उपकरण‌
बंद टैंक बॉडी को VOC अपशिष्ट गैस रिकवरी सिस्टम के साथ जोड़ा जाता है ताकि एसिड धुंध और हानिकारक गैस उत्सर्जन को कम किया जा सके, और पर्यावरण संरक्षण मानकों को पूरा किया जा सके (VOC उत्सर्जन ≤50mg/m³)।
‌3. नियंत्रण प्रणाली‌
कोर पीएलसी प्रोग्रामेबल कंट्रोलर (जैसे मित्सुबिशी और ओमरॉन ब्रांड) को अपनाता है, और टच स्क्रीन के माध्यम से निष्क्रियता समय, तापमान और प्रक्रिया पैरामीटर सेट किए जाते हैं, जो मल्टी-प्रोग्राम स्विचिंग और डेटा ट्रेसबिलिटी का समर्थन करता है।
वास्तविक समय में वर्तमान और पीएच मान जैसे प्रमुख संकेतकों की निगरानी के लिए एकीकृत फॉल्ट अलार्म मॉड्यूल।

4. मुख्य प्रक्रिया घटक

रेक्टिफायर बिजली की आपूर्ति: दोहरी पल्स या डीसी बिजली की आपूर्ति, स्थिर आउटपुट करंट, गैल्वनाइजिंग और निकल प्लेटिंग जैसी निष्क्रियता प्रक्रिया आवश्यकताओं के लिए उपयुक्त।

रोलर असेंबली (रोलर प्लेटिंग मशीन): पीपी/पीवीसी ड्रिल किया गया रोलर जिसमें समायोज्य गति होती है ताकि यह सुनिश्चित हो सके कि वर्कपीस निष्क्रियता तरल के संपर्क में समान रूप से घूमता है।

विशेषताएँ:

1. उच्च लागत प्रदर्शन: ग्राहक की उत्पाद स्थिति और विकास रणनीति के आधार पर, और आर्थिक सामर्थ्य को आधार के रूप में रखते हुए, हम सर्वोत्तम लागत प्रदर्शन प्राप्त करते हैं।
2. उपकरण की उन्नत और सूक्ष्म डिजाइन अवधारणा, अत्यधिक स्वचालित औद्योगिक उपकरणों के साथ, एक आधुनिक और उन्नत उद्यम की छवि को प्रदर्शित करती है।
3. इसमें उच्च अनुकूलन क्षमता है, वर्तमान उत्पादन आवश्यकताओं को पूरा करती है और विकास के लिए जगह आरक्षित करती है, भविष्य में उत्पादन में वृद्धि और गुणवत्ता में सुधार की जरूरतों को ध्यान में रखते हुए।
4. गुणवत्ता अनुपालन आईएसओ900 गुणवत्ता प्रबंधन प्रणाली का सख्ती से पालन करता है, जिसमें पूरे उपकरण स्थापना का हर मिनट का विवरण सख्ती से नियंत्रित किया जाता है।
