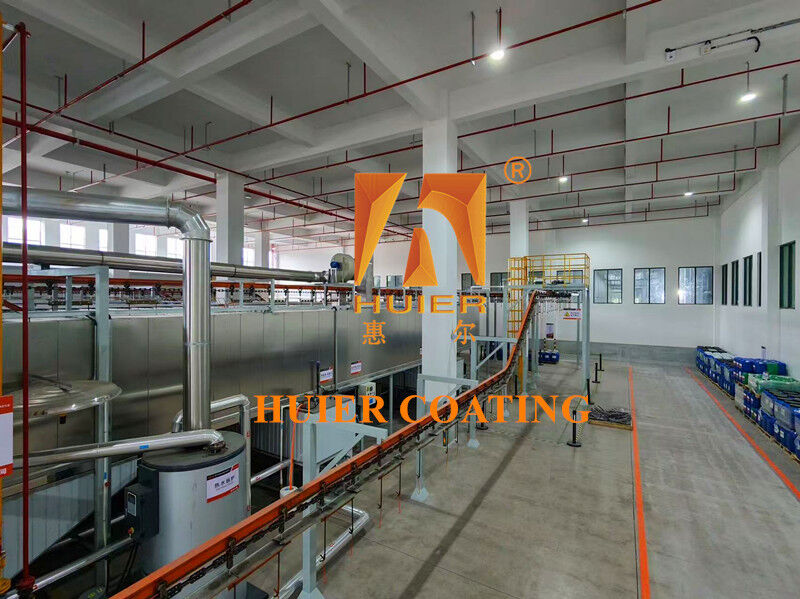

पेंटिंग उत्पादन लाइनों के लिए प्री-ट्रीटमेंट हीटिंग सिस्टम

उत्पाद का विवरण

भुगतान और शिपिंग की शर्तें

सबसे अच्छी कीमत पाएं
प्रमुखता देना:

पेंटिंग के लिए पूर्व उपचार हीटिंग सिस्टम

,

पेंटिंग उत्पादन लाइन हीटिंग सिस्टम

,

रासायनिक सफाई लाइन हीटिंग उपकरण

पेंटिंग उत्पादन लाइनों के लिए प्री-ट्रीटमेंट हीटिंग सिस्टम
पेंटिंग उत्पादन लाइनों के लिए प्री-ट्रीटमेंट हीटिंग सिस्टम
उपकरण अवलोकन
यह सिस्टम डीग्रीजिंग, फॉस्फेटिंग, सिलानाइजेशन/ज़िरकोनियम कोटिंग और गर्म डीआयनीकृत पानी से धोने सहित धातु वर्कपीस प्री-ट्रीटमेंट प्रक्रियाओं के दौरान स्नान समाधानों के लिए सटीक हीटिंग और तापमान रखरखाव प्रदान करता है। यह अनुकूलित ताप हस्तांतरण के माध्यम से कुशल डीग्रीजिंग, रासायनिक रूपांतरण कोटिंग निर्माण और सतह की तैयारी की सुविधा प्रदान करता है।
कार्य सिद्धांत
एक पीएलसी या औद्योगिक कंप्यूटर वाल्व खोलने, परिसंचरण दबाव और स्नान तापमान सहित हीटिंग मापदंडों को नियंत्रित करता है। सिस्टम विभिन्न प्रक्रिया चरणों में हीटिंग, स्थिर तापमान रखरखाव और गर्मी संरक्षण के लिए पूर्व-निर्धारित कार्यक्रमों के अनुसार बहु-चरणीय प्री-ट्रीटमेंट स्नान को नियंत्रित करता है।
मुख्य लाभ
  • स्वचालन: ऑफ-आवर्स के दौरान निरंतर हीटिंग और कम-शक्ति गर्मी संरक्षण के साथ पूरी तरह से स्वचालित क्लोज्ड-लूप तापमान नियंत्रण
  • उच्च परिशुद्धता:बुद्धिमान पीआईडी तापमान नियंत्रण लगातार प्री-ट्रीटमेंट प्रतिक्रियाओं के लिए समान और स्थिर स्नान तापमान सुनिश्चित करता है
  • ऊर्जा दक्षता:प्राकृतिक गैस/भाप की खपत और कार्बन उत्सर्जन को कम करने के लिए उच्च-दक्षता प्लेट हीट एक्सचेंजर्स और अपशिष्ट गर्मी वसूली प्रणालियों का उपयोग करता है
  • अनुप्रयोग क्षेत्र:ऑटोमोटिव निर्माण, घरेलू उपकरण हार्डवेयर, निर्माण मशीनरी और इलेक्ट्रॉनिक घटकों के लिए स्वचालित कोटिंग उत्पादन लाइनें
प्रक्रिया प्रवाह
गर्मी स्रोत आपूर्ति → हीटिंग माध्यम परिसंचरण नेटवर्क → ताप विनिमय → प्री-ट्रीटमेंट हीटिंग स्नान → कंडेनसेट/अपशिष्ट गर्मी वसूली → पुनर्चक्रण
मुख्य संरचना और मुख्य घटक
छिड़काव और हीटिंग माध्यम परिसंचरण प्रणाली:
  • नोजल: तेजी से तापमान वृद्धि और समान गर्मी वितरण के लिए भाप इंजेक्शन मिक्सर और उच्च तापमान द्रव परिसंचरण नोजल
  • छिड़काव पाइपिंग: इलेक्ट्रिक नियंत्रण वाल्व, वायवीय शट-ऑफ वाल्व और दबाव सेंसर के साथ इन्सुलेटेड सीमलेस स्टील या संक्षारण प्रतिरोधी स्टेनलेस स्टील पाइपिंग
  • उच्च दबाव पंप: स्थिर हीटिंग परिसंचरण दबाव (0.2-0.6 MPa) प्रदान करने वाला उच्च तापमान गर्मी माध्यम परिसंचरण पंप
परिवहन प्रणाली:
  • कन्वेयर चेन: समायोज्य गति (0.5-5 मीटर/मिनट) के साथ उच्च तापमान, संक्षारण प्रतिरोधी ओवरहेड कन्वेयर
  • रोटेशन तंत्र: बिना किसी ब्लाइंड स्पॉट के समान हीटिंग और सफाई के लिए वैकल्पिक वर्कपीस रोटेशन डिवाइस
टैंक संरचना:
  • मुख्य प्रसंस्करण टैंक: एंटी-करोशन लाइनिंग और डबल-लेयर इन्सुलेशन के साथ मोटा स्टेनलेस स्टील या कार्बन स्टील
  • तरल भंडारण टैंक: स्तर सेंसर, ड्राई-रन सुरक्षा और स्वचालित पुनःपूर्ति कार्यों के साथ गर्मी भंडारण टैंक
निस्पंदन और परिसंचरण प्रणाली:
  • मल्टीस्टेज फिल्टर: स्केलिंग और क्लॉगिंग को रोकने के लिए चुंबकीय स्केल फिल्टर + उच्च तापमान फाइन फिल्टर (सटीकता ≤25 μm)
  • परिसंचरण पंप: निरंतर थर्मल परिसंचरण के लिए उच्च तापमान, संक्षारण प्रतिरोधी ऊर्ध्वाधर परिसंचरण पंप
हीटिंग और तापमान नियंत्रण:
  • हीटिंग विधि: प्लेट हीट एक्सचेंजर, गैस-फायर्ड थर्मल ऑयल हीटर, या पीआईडी तापमान नियंत्रण सटीकता के साथ इलेक्ट्रिक हीटिंग तत्व ±2°C
  • तापमान नियंत्रण मॉड्यूल: बुद्धिमान मल्टी-चैनल नियंत्रक और ओवर-तापमान अलार्म के साथ डुअल एंटी-करोशन पीटी100 तापमान सेंसर
बुद्धिमान नियंत्रण प्रणाली:
  • मुख्य नियंत्रण इकाई: पीएलसी + टचस्क्रीन एचएमआई लक्ष्य तापमान और प्रीहीटिंग वक्र के लिए वन-टच सेटिंग के साथ
  • सेंसर: वास्तविक समय की निगरानी के लिए तापमान सेंसर, प्रवाह मीटर, दबाव ट्रांसमीटर और स्तर गेज
  • डेटा प्रबंधन: हीटिंग वक्र, ऊर्जा खपत रिपोर्ट और दोष अलार्म के भंडारण का समर्थन करता है
सहायक प्रणालियाँ:
  • निकास प्रणाली: सेंट्रीफ्यूगल पंखे और अपशिष्ट गर्मी वसूली इकाई के साथ भाप निकास हुड
  • सुरक्षा सुविधाएँ: ड्राई-रन सुरक्षा, उच्च तापमान इन्सुलेशन, आपातकालीन स्टॉप, और वाटरप्रूफ/विस्फोट-प्रूफ इलेक्ट्रिकल कैबिनेट
मुख्य विशेषताएँ
उच्च लागत-प्रदर्शन अनुपात
अनुकूलित गर्मी संतुलन गणना और कुशल गर्मी विनिमय विन्यासों के साथ संतुलित लागत-प्रभावशीलता और प्रदर्शन के माध्यम से इष्टतम मूल्य
उन्नत उपकरण
पीआईडी परिशुद्धता तापमान नियंत्रण और अत्यधिक स्वचालित औद्योगिक हीटिंग सिस्टम के साथ आधुनिक डिजाइन जो अत्याधुनिक उद्यम मानकों को दर्शाता है
उच्च अनुकूलनशीलता
भविष्य की उत्पादन क्षमता और तापमान आवश्यकताओं के लिए स्केलेबिलिटी के साथ चर-आवृत्ति या आनुपातिक हीटिंग पावर विनियमन
गुणवत्ता अनुपालन
आईएसओ9001 गुणवत्ता प्रबंधन प्रणाली अनुपालन जिसमें पाइपलाइन इन्सुलेशन, वेल्ड निरीक्षण और सुरक्षा इंटरलॉक सहित स्थापना विवरण के लिए कठोर गुणवत्ता नियंत्रण
