पेंटिंग उत्पादन लाइनों के लिए इलेक्ट्रोफोरेसिस परिसंचरण और हलचल प्रणाली

उत्पाद का विवरण

भुगतान और शिपिंग की शर्तें

सबसे अच्छी कीमत पाएं
प्रमुखता देना:

पेंटिंग के लिए इलेक्ट्रोफोरेसिस परिसंचरण प्रणाली

,

इलेक्ट्रोफोरेटिक कोटिंग के लिए हलचल प्रणाली

,

पेंटिंग उत्पादन लाइन इलेक्ट्रोफोरेसिस उपकरण

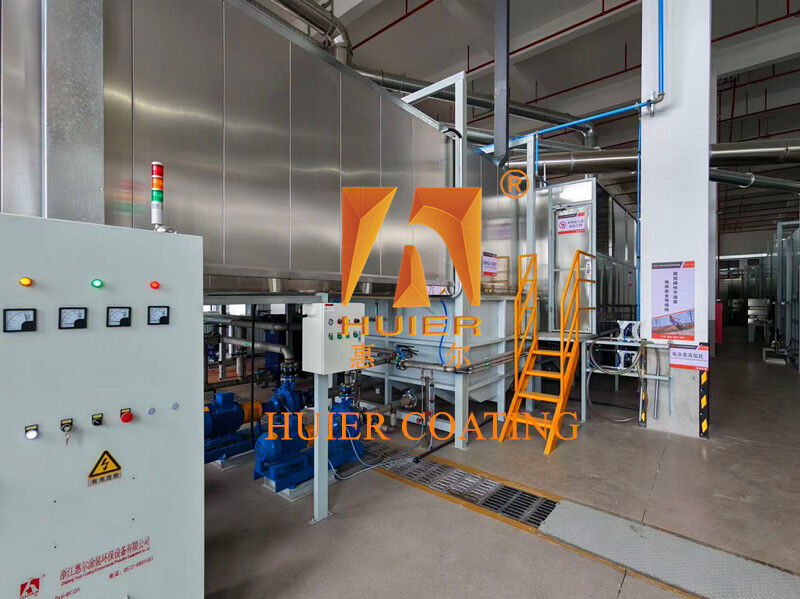

पेंटिंग उत्पादन लाइनों के लिए इलेक्ट्रोफोरेसिस परिसंचरण और हलचल प्रणाली
पेंटिंग उत्पादन लाइनों के लिए इलेक्ट्रोफोरेसिस परिसंचरण और आंदोलन प्रणाली
यह प्रणाली धातु के वर्कपीस के लिए एनोडिक/कैथोडिक इलेक्ट्रोफोरेसिस कोटिंग प्रक्रियाओं के दौरान स्नान द्रव के व्यापक परिसंचरण, आंदोलन और समान फैलाव प्रदान करती है। यह पेंट ठोस अवसादन को रोकने के लिए निरंतर जेट आंदोलन का उपयोग करता है, जिससे कुशल फिल्म जमाव और बेहतर कोटिंग गुणवत्ता सुनिश्चित होती है।
कार्य सिद्धांत
मुख्य/सहायक परिसंचरण पंप प्रवाह दर, टैंक तल और साइड प्रवाह वेग, और वेंटुरी नोजल इंजेक्शन दबाव सहित सिस्टम पैरामीटर पीएलसी या औद्योगिक कंप्यूटर स्वचालन के माध्यम से सटीक रूप से नियंत्रित किए जाते हैं।
प्रक्रिया प्रवाह
इलेक्ट्रोफोरेसिस स्नान द्रव सेवन → मुख्य परिसंचरण पंप द्वारा दबाव → बहु-चरणीय बैग/सटीक निस्पंदन → प्लेट हीट एक्सचेंजर के माध्यम से तापमान नियंत्रण → टैंक तल/साइड पर वेंटुरी नोजल के माध्यम से जेट आंदोलन → टैंक सतह ओवरफ्लो → ओवरफ्लो टैंक से अल्ट्राफिल्ट्रेशन रिकवरी → पुनर्संचरण
सिस्टम घटक और संरचना
स्प्रेइंग और परिसंचरण आंदोलन प्रणाली
  • नोजल: स्टेनलेस स्टील वेंटुरी मिक्सिंग नोजल (1:4 प्रवर्धन अनुपात) टैंक तल पर अवसादन को रोकते हैं और टैंक साइड पर सतह को द्रवीभूत करते हैं
  • परिसंचरण पाइपिंग:उच्च-सटीकता दबाव सेंसर और प्रवाह नियंत्रण वाल्व के साथ संक्षारण प्रतिरोधी UPVC/स्टेनलेस स्टील मुख्य लाइनें और शाखा नेटवर्क
  • उच्च दबाव पंप:डबल मैकेनिकल सील के साथ हेवी-ड्यूटी, संक्षारण प्रतिरोधी क्षैतिज सेंट्रीफ्यूगल पंप, जो स्थिर परिसंचरण आंदोलन दबाव (0.2-0.6 MPa) प्रदान करता है
कन्वेयर सिस्टम
  • कन्वेयर चेन:समायोज्य गति (0.5-5 मीटर/मिनट) के साथ विशेष ओवरहेड कन्वेयर या पावर-एंड-फ्री चेन
  • एंटी-स्वै तंत्र:वैकल्पिक टैंक प्रवेश/निकास एंटी-स्वै उपकरण और डूबे हुए गाइड तंत्र टक्कर और पेंट संचय को रोकते हैं
टैंक संरचना
  • मुख्य प्रसंस्करण टैंक:उच्च-गुणवत्ता वाले एंटी-संक्षारण लाइनिंग (एपॉक्सी या एफआरपी) के साथ मोटी दीवार वाली स्टील शेल, इलेक्ट्रोफोरेसिस, ओवरफ्लो और एनोलाइट परिसंचरण के लिए ज़ोनड डिज़ाइन
  • रिजर्वायर टैंक:उच्च-सटीकता स्तर सेंसर और स्वचालित पेंट/शुद्ध पानी की पुनःपूर्ति के साथ डबल-दीवार, इंसुलेटेड सहायक टैंक
निस्पंदन और परिसंचरण प्रणाली
  • बहु-चरणीय निस्पंदन:डुप्लेक्स स्विच करने योग्य चुंबकीय बैग फिल्टर (मोटे) अल्ट्राफिल्ट्रेशन या कार्ट्रिज-प्रकार के महीन निस्पंदन (सटीकता ≤25μm) के साथ संयुक्त
  • परिसंचरण पंप:निरंतर 24/7 संचालन के लिए डुअल-पंप स्विचिंग सिस्टम (एक सक्रिय, एक स्टैंडबाय)
हीटिंग और तापमान नियंत्रण
  • हीटिंग/कूलिंग:एकीकृत चिलर और गर्म पानी प्रणाली के साथ उच्च-दक्षता स्टेनलेस स्टील प्लेट हीट एक्सचेंजर
  • तापमान नियंत्रण:PT100 उच्च-सटीकता सेंसर + PID सटीकता ±0.5 से ±1°C के साथ बुद्धिमान नियंत्रक, इष्टतम प्रक्रिया तापमान (28±1°C) बनाए रखता है
बुद्धिमान नियंत्रण प्रणाली
  • मुख्य नियंत्रण:पीएलसी (S7-1200) + टचस्क्रीन एचएमआई चर आवृत्ति ड्राइव गति नियंत्रण और स्वचालित पंप स्विचिंग के साथ
  • सेंसर:वास्तविक समय स्नान निगरानी के लिए चालकता मीटर, पीएच मीटर, विलायक/ठोस सामग्री के लिए ऑनलाइन मॉनिटर, और स्तर सेंसर
  • डेटा प्रबंधन:स्नान पैरामीटर रेसिपी, आपातकालीन अलार्म और उत्पादन संचालन रिपोर्ट का समर्थन करता है
सहायक प्रणालियाँ
  • निकास प्रणाली:प्रभावी विलायक वाष्प हटाने के लिए साइड-सक्शन निकास हुड और सेंट्रीफ्यूगल पंखा
  • सुरक्षा सुविधाएँ:विस्फोट-रोधी आपातकालीन स्टॉप, इंसुलेटेड रखरखाव मंच, और वाटरप्रूफ इलेक्ट्रिकल कंट्रोल कैबिनेट
मुख्य सिस्टम सुविधाएँ
  • उच्च लागत-प्रदर्शन अनुपात:अनुकूलित नोजल लेआउट और ऊर्जा-कुशल पंप इकाइयाँ द्रव सिमुलेशन डिजाइन के माध्यम से असाधारण मूल्य प्रदान करती हैं
  • उन्नत उपकरण:वेंटुरी मिक्सिंग/इंजेक्शन तकनीक और स्वचालित औद्योगिक नियंत्रण बिना किसी मृत क्षेत्र के समान टैंक द्रव प्रवाह सुनिश्चित करते हैं
  • उच्च अनुकूलनशीलता:लचीले पंप इकाइयाँ और समायोज्य प्रवाह दरें भविष्य के उत्पादन विस्तार के लिए अंतर्निहित मापनीयता के साथ
  • गुणवत्ता अनुपालन:कण-मुक्त, पिनहोल-मुक्त पेंट फिल्मों के लिए स्थापना विवरण के कठोर नियंत्रण के साथ ISO9001 मानकों का सख्त पालन
अनुप्रयोग क्षेत्र
उच्च-गुणवत्ता वाले इलेक्ट्रोफोरेटिक प्राइमर सतह उपचार की आवश्यकता वाले उद्योगों के लिए आदर्श, जिसमें ऑटोमोटिव बॉडी और पार्ट्स, घरेलू उपकरण हार्डवेयर, मोटरसाइकिल/इलेक्ट्रिक वाहन फ्रेम और निर्माण मशीनरी शामिल हैं।
