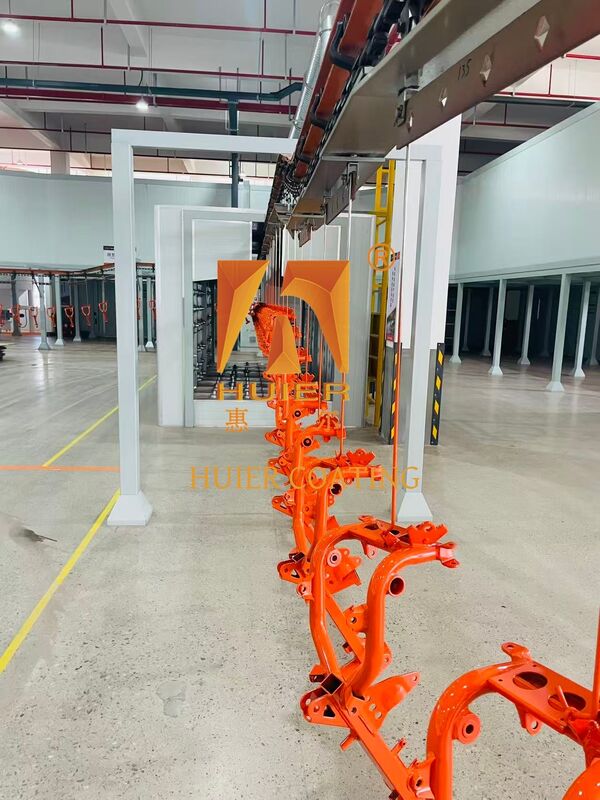

पाउडर कोटिंग लाइन के लिए उच्च दक्षता वाली मजबूर वायु शीतलन प्रणाली

उत्पाद का विवरण

भुगतान और शिपिंग की शर्तें

सबसे अच्छी कीमत पाएं

उत्पाद का विवरण

उत्पाद का वर्णन

प्रमुखता देना:
                                                पाउडर कोटिंग के लिए मजबूर हवा शीतलन प्रणाली, स्वचालित पाउडर कोटिंग लाइन शीतलन, उच्च दक्षता पाउडर कोटिंग शीतलन प्रणाली


पाउडर कोटिंग लाइन के लिए उच्च दक्षता वाली मजबूर वायु शीतलन प्रणाली

पाउडर कोटिंग लाइन के लिए उच्च दक्षता वाली फोर्स्ड एयर कूलिंग प्रणाली

यह उच्च दक्षता वाली मजबूर शीतलन प्रणाली उच्च तापमान पाउडर इलाज के बाद धातु वर्कपीस के स्वचालित तीव्र शीतलन के लिए डिज़ाइन की गई है। मजबूर संवहन वायु शीतलन के माध्यम से, वर्कपीस को 200 डिग्री सेल्सियस के तापमान से 40-50 डिग्री सेल्सियस (स्पर्श-सुरक्षित अनलोडिंग तापमान) तक कम दूरी पर तेजी से ठंडा किया जाता है, जिससे बाद में ऑनलाइन गुणवत्ता निरीक्षण, लेबलिंग और पैकेजिंग/अनलोडिंग की सुविधा मिलती है।

काम के सिद्धांत

उच्च-शक्ति विस्फोट-रोधी केन्द्रापसारक पंखे संयंत्र के बाहर से ठंडी ताज़ी हवा (या वातानुकूलित कार्यशाला की हवा) खींचते हैं। मल्टी-स्टेज निस्पंदन और शुद्धिकरण से गुजरने के बाद, हवा को सावधानीपूर्वक डिजाइन किए गए वायु नलिकाओं और उच्च दबाव वाले सार्वभौमिक नोजल / वायु चाकू के माध्यम से निर्देशित किया जाता है, जिससे उच्च-वेग वाली ठंडी हवा का प्रवाह होता है जो मजबूर शीतलन कक्ष से गुजरने वाले उच्च तापमान वाले वर्कपीस पर तीव्रता से फैलता है। वर्कपीस की सतह से गर्मी को जोरदार संवहनी ताप विनिमय के माध्यम से दूर ले जाया जाता है। फिर गर्म हवा को निकास प्रणाली द्वारा कक्ष के शीर्ष से तेजी से निकाला जाता है और बाहर छोड़ दिया जाता है (या अपशिष्ट ताप पुनर्प्राप्ति मॉड्यूल को निर्देशित किया जाता है)।

मुख्य लाभ

स्वचालित इंटरलॉकिंग:पूरी प्रक्रिया मुख्य कन्वेयर श्रृंखला और ओवन आउटलेट फ़्रीक्वेंसी ड्राइव के साथ इंटरलॉक की गई है, जिसमें किसी मैन्युअल हस्तक्षेप की आवश्यकता नहीं है और यह 24/7 निरंतर उच्च तीव्रता वाले कूलिंग का समर्थन करती है।
बेहतर साफ़-सफ़ाई:ठंडी हवा सख्त धूल-रोधी निस्पंदन से गुजरती है, वर्कपीस की धूल को पूरी तरह से संघनित होने से पहले वर्कपीस कोटिंग पर सोखने से रोकती है, जिससे उच्च गुणवत्ता वाली उपस्थिति सुनिश्चित होती है।
कम लाइन लंबाई:शीतलन दक्षता पारंपरिक प्राकृतिक शीतलन की तुलना में कई गुना अधिक है, जो ओवन आउटलेट और अनलोडिंग क्षेत्र के बीच कन्वेयर हैंग दूरी को बहुत कम कर देती है, जिससे मूल्यवान संयंत्र फर्श स्थान की बचत होती है।
ऊर्जा दक्षता एवं अपशिष्ट ताप उपयोग:नियंत्रणीय एयरफ्लो डिज़ाइन गर्म हवा को प्री-ट्रीटमेंट टैंक हीटिंग या ओवन इनलेट एयर पर्दों पर पुनर्निर्देशित करने के लिए अपशिष्ट ताप विनिमय इकाइयों को जोड़ने की अनुमति देता है, जिससे समग्र कोटिंग लाइन ऊर्जा खपत कम हो जाती है।
आवेदन क्षेत्र:ऑटोमोटिव विनिर्माण, घरेलू उपकरण हार्डवेयर, निर्माण मशीनरी, धातु फर्नीचर, फिटनेस उपकरण, और सभी स्वचालित कोटिंग उत्पादन लाइनों को समय पर निरीक्षण और अनलोडिंग के लिए उच्च तापमान इलाज के बाद तेजी से शीतलन की आवश्यकता होती है।

प्रक्रिया प्रवाह

उच्च तापमान इलाज ओवन आउटलेट → फोर्स्ड कूलिंग चैंबर इनलेट एयर पर्दा (हीट सील) → काउंटरफ्लो हाई-प्रेशर एयर नाइफ क्वेंच कूलिंग → यूनिफॉर्म-फ्लो हाई-वॉल्यूम सर्कुलेशन कूलिंग → आउटलेट एंटी-स्पिल एयर परदा → ऑनलाइन गुणवत्ता निरीक्षण → अनलोडिंग और पैकेजिंग

मुख्य संरचना और घटक

1. फोर्स्ड कूलिंग चैंबर बॉडी और एयर कर्टेन हीट-सीलिंग संरचना

फोर्स्ड कूलिंग सीलबंद चैंबर बॉडी:बाहरी दीवारें डबल-लेयर उच्च-तापमान-प्रतिरोधी स्टेनलेस स्टील या रंग-लेपित स्टील पैनलों से बनी हैं, जो उच्च-घनत्व लौ-मंदक ध्वनि-रोधक रॉक ऊन से भरी हुई हैं। यह डिज़ाइन बाहरी धूल के प्रवेश को रोकता है जबकि आंतरिक उच्च दबाव वाले पंखों के शोर को प्रभावी ढंग से नियंत्रित करता है।
इनलेट/आउटलेट एयर पर्दा उपकरण:चैम्बर के दोनों सिरों पर उच्च-शक्ति वायु पर्दा मशीनें स्थापित की जाती हैं, जो उच्च-घनत्व वायु प्रवाह अवरोध पैदा करती हैं। इनलेट पर्दा ओवन से गर्म हवा को बाहर निकलने से रोकता है; आउटलेट पर्दा ठंडी हवा को पेंट की धूल को कार्यशाला में वापस ले जाने से रोकता है।

2. वायु शोधन एवं निस्पंदन प्रणाली

मल्टी-स्टेज धूल-मुक्त फ़िल्टर:संयुक्त "प्राथमिक पैनल फिल्टर + मध्यम-दक्षता बैग फिल्टर" यह सुनिश्चित करते हैं कि अभी तक पूरी तरह से ठंडा नहीं हुए फर्नीचर/फ्रेम कोटिंग्स पर हवा का प्रवेश 100% शुद्ध और कण-मुक्त है, जिससे सतह की चिकनाई और परिपूर्णता बनी रहती है।
विभेदक दबाव निगरानी उपकरण:माइक्रो-डिफरेंशियल प्रेशर सेंसर से लैस जो धूल संचय प्रतिरोध पूर्व निर्धारित सीमा से अधिक होने पर मुख्य नियंत्रण स्क्रीन पर स्वचालित रूप से फ़िल्टर प्रतिस्थापन संकेत को ट्रिगर करता है।

3. जबरन शीतलन वायु आपूर्ति और उच्च दबाव शमन प्रणाली

उच्च मात्रा वाली वायु आपूर्ति इकाइयाँ:विस्फोट रोधी मोटरों के साथ उच्च दक्षता, कम शोर वाले हेवी-ड्यूटी केन्द्रापसारक पंखे पर्याप्त और स्थिर स्थैतिक दबाव और वायु प्रवाह प्रदान करते हैं।
यूनिवर्सल एडजस्टेबल नोजल/विशेष वायु चाकू:दोनों तरफ और वर्कपीस के नीचे सघन रूप से व्यवस्थित समायोज्य-कोण उच्च दबाव एल्यूमीनियम प्रशंसक नोजल विभिन्न आकारों और अनियमित आकारों के लिए वायु प्रवाह दिशा समायोजन की अनुमति देते हैं, जिससे कोई ठंडा मृत क्षेत्र सुनिश्चित नहीं होता है।

4. निकास एवं अपशिष्ट ताप पुनर्प्राप्ति सहायक प्रणाली

उच्च तापमान निकास पंखे:मजबूर शीतलन कक्ष के शीर्ष पर स्थित जहां गर्म हवा जमा होती है, गर्मी-विनिमयित गर्म हवा को बलपूर्वक निकालने के लिए जिम्मेदार है।
ऊर्जा-बचत हीट एक्सचेंजर (वैकल्पिक):एयर-टू-एयर हीट एक्सचेंजर्स प्री-हीटिंग प्री-ट्रीटमेंट बाथ सॉल्यूशंस या ओवन इनलेट एयर के लिए उच्च तापमान वाले निकास से ऊर्जा निकालते हैं, जिससे द्वितीयक ऊर्जा उपयोग प्राप्त होता है।

5. इंटेलिजेंट इलेक्ट्रिकल कंट्रोल सिस्टम

इंटेलिजेंट सेंट्रल कंट्रोल यूनिट:पीएलसी (उदाहरण के लिए, सिएमेन एस7-1200 श्रृंखला) को लाइन में सभी पंखों के बुद्धिमान नियंत्रण के लिए परिवर्तनीय आवृत्ति ड्राइव के साथ जोड़ा गया है।
गैर-संपर्क तापमान सेंसर:फोर्स्ड कूलिंग चैंबर आउटलेट पर स्थापित इन्फ्रारेड ऑनलाइन थर्मामीटर बाहर निकलने वाले वर्कपीस की वास्तविक समय की सतह के तापमान की निगरानी प्रदान करते हैं।
अनुकूली पैरामीटर प्रबंधन:मुख्य नियंत्रण प्रणाली स्वचालित रूप से अवरक्त तापमान प्रतिक्रिया और कन्वेयर गति के आधार पर पंखे की आवृत्ति को समायोजित करती है (उदाहरण के लिए, यदि वर्कपीस का तापमान बहुत अधिक है तो पंखे की गति स्वचालित रूप से बढ़ जाती है), निरंतर अनलोडिंग तापमान सुनिश्चित करती है और तापमान प्रवृत्ति रिपोर्ट तैयार करती है।

प्रमुख विशेषताऐं

प्रभावी लागत:ग्राहक की उत्पाद स्थिति और विकास रणनीति के आधार पर। लाइन की प्राकृतिक शीतलन अवधि को छोटा करने से, संयंत्र किराये की लागत कम हो जाती है। किफायती डिज़ाइन सिद्धांतों के साथ मिलकर, इष्टतम लागत-प्रदर्शन प्राप्त किया जाता है।
उन्नत उपकरण:निरंतर शोधन के एक डिजाइन दर्शन का प्रतीक है, जिसमें अत्यधिक स्वचालित औद्योगिक उपकरण जैसे धूल-मुक्त बैग-प्रकार ठीक निस्पंदन, अवरक्त ऑनलाइन तापमान माप और डिजिटल प्रशंसक आवृत्ति नियंत्रण शामिल है, जो एक आधुनिक उन्नत उद्यम की प्रोफ़ाइल को प्रदर्शित करता है।
उच्च अनुकूलनशीलता:वर्तमान उत्पादन आवश्यकताओं को पूरा करने के लिए कूलिंग एयरफ्लो वॉल्यूम, एयर नाइफ नोजल कोण और वैरिएबल फ्रीक्वेंसी ड्राइव लॉजिक लचीले ढंग से समायोज्य हैं। यह डिज़ाइन उत्पादन की मात्रा और गुणवत्ता उन्नयन में संभावित वृद्धि को समायोजित करने के लिए भविष्य के विकास के लिए जगह भी आरक्षित रखता है।
गुणवत्ता आश्वासन:ISO 9001 गुणवत्ता प्रबंधन प्रणाली का कड़ाई से अनुपालन करता है। संपूर्ण उपकरण स्थापना के प्रत्येक विवरण (जैसे वायु वाहिनी वायुरोधीता, चैम्बर ध्वनि इन्सुलेशन, और फ़िल्टर सील अखंडता) को सख्ती से नियंत्रित किया जाता है।
