अल्ट्रा-लॉन्ग फ्लोरोपोलिमर लाइनर के लिए स्वचालित पेंट स्प्रेइंग लाइन

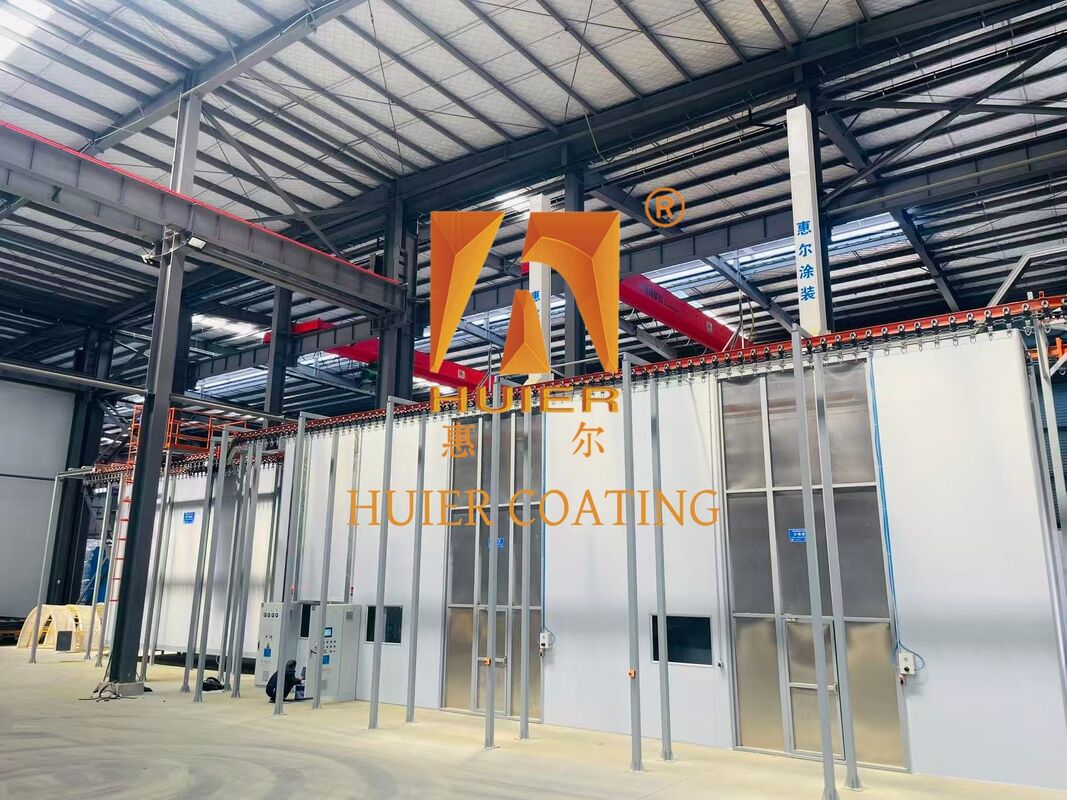

अल्ट्रा-लॉन्ग फ्लोरोपॉलीमर लाइनर्स के लिए स्वचालित पेंट स्प्रेइंग लाइन
यह विशेष स्वचालित कोटिंग सिस्टम अल्ट्रा-लॉन्ग फ्लोरोपॉलीमर लाइनर्स (स्टील-लाइनेड पीटीएफई/पीएफए/एफईपी पाइप) पर प्राइमर, टॉपकोट और एंटी-जंग कोटिंग लगाने के लिए डिज़ाइन किया गया है। डिस्क या पारस्परिक स्वचालित छिड़काव विधियों का उपयोग करते हुए, यह सुरक्षात्मक और सजावटी दोनों अनुप्रयोगों के लिए उच्च दक्षता, बेहतर फिल्म निर्माण और असाधारण कोटिंग एकरूपता प्रदान करता है।
काम के सिद्धांत
वर्कपीस को हेवी-ड्यूटी कन्वेयर चेन या ओवरहेड क्रेन के माध्यम से स्प्रे बूथ में लोड किया जाता है। एक छिड़काव रोबोट या प्रत्यागामी तंत्र, सटीक रोटेशन सिस्टम के साथ सिंक्रनाइज़, पूर्व निर्धारित मापदंडों के अनुसार नियंत्रित छिड़काव करता है। आवेदन के बाद, वर्कपीस को समतल करने, ठीक करने और ठंडा करने के लिए मल्टी-ज़ोन स्थिर-तापमान सुखाने वाले ओवन के माध्यम से आगे बढ़ाया जाता है।
मुख्य लाभ
अल्ट्रा-लॉन्ग वर्कपीस अनुकूलनशीलता: 3 मीटर से 5 मीटर तक के पाइपों के लिए इंजीनियर किया गया, जो मैनुअल छिड़काव में होने वाली शिथिलता, छूटे हुए क्षेत्रों और असमान फिल्म की मोटाई को खत्म करता है।
उच्च परिशुद्धता नियंत्रण: पीएलसी डिजिटल नियंत्रण यह सुनिश्चित करता है कि फिल्म की मोटाई में भिन्नता पूरी पाइप लंबाई में निर्दिष्ट सहनशीलता के भीतर बनी रहे
पर्यावरण संरक्षण और सुरक्षा: उन्नत पेंट मिस्ट रिकवरी सिस्टम और क्लास ए मानकों के अनुरूप विस्फोट-प्रूफ डिजाइन
मजबूत आसंजन आश्वासन: फ्लोरोप्लास्टिक सतहों के लिए अनुकूलित पैरामीटर उचित पूर्व-उपचार के साथ 0-1 की क्रॉस-कट परीक्षण रेटिंग प्राप्त करते हैं।
अनुप्रयोग क्षेत्र: जंग-रोधी पाइप निर्माण, रासायनिक उपकरण, अर्धचालक स्थानांतरण पाइपिंग, और हेवी-ड्यूटी जंग-रोधी इंजीनियरिंग
प्रक्रिया प्रवाह
लोड हो रहा है → सतह पूर्व-उपचार → ब्लो-ऑफ → स्वचालित प्राइमर छिड़काव → ऑनलाइन लेवलिंग → स्वचालित टॉपकोट छिड़काव → ऑनलाइन लेवलिंग → मल्टी-स्टेज सुखाने और इलाज → फोर्स्ड-एयर कूलिंग → गुणवत्ता निरीक्षण → अनलोडिंग और पैकेजिंग
मुख्य संरचना और घटक
स्प्रे प्रणाली
पंखे/शंकु के आकार के स्टेनलेस स्टील नोजल, संक्षारण प्रतिरोधी पाइपिंग, दबाव विनियमन के साथ उच्च परिशुद्धता वाले वायवीय डायाफ्राम पंप (0.2-0.6 एमपीए)
संदेश देने वाला सिस्टम
पूर्ण कवरेज के लिए एंटी-स्वे तंत्र और वैकल्पिक रोटेशन डिवाइस के साथ हेवी-ड्यूटी सस्पेंशन चेन (0.5-5 मीटर/मिनट)
टैंक/बूथ संरचना
पीपी/एफआरपी टैंक और वाटर-कर्टेन/ड्राई-टाइप स्प्रे बूथ, विभाजित प्रसंस्करण अनुभागों और डबल-लेयर इंसुलेटेड जलाशयों के साथ
निस्पंदन एवं परिसंचरण प्रणाली
मल्टी-स्टेज निस्पंदन (≤25 μm परिशुद्धता), संक्षारण प्रतिरोधी पंप, और निरंतर संचालन के लिए विस्फोट-प्रूफ निकास पंखे
ताप एवं तापमान नियंत्रण
±2°C सटीकता के साथ भाप/इलेक्ट्रिक हीटिंग, PT100 सेंसर और इष्टतम प्रक्रिया तापमान बनाए रखने वाले बुद्धिमान नियंत्रक
बुद्धिमान नियंत्रण प्रणाली
रेसिपी भंडारण, वास्तविक समय की निगरानी, गलती अलार्म और उत्पादन रिपोर्टिंग क्षमताओं के साथ पीएलसी + एचएमआई इंटरफ़ेस
सहायक प्रणालियाँ
उपचार के विकल्प, आपातकालीन स्टॉप, एंटी-स्लिप प्लेटफॉर्म और स्वचालित आग बुझाने की प्रणालियों के साथ केन्द्रापसारक निकास
प्रमुख विशेषताऐं
1प्रभावी लागत:अनुकूलित डिज़ाइन कुशल संदेश और पेंट सर्कुलेशन सिस्टम के माध्यम से बेहतर लागत-प्रदर्शन अनुपात प्रदान करता है
2उन्नत उपकरण:आधुनिक औद्योगिक स्वचालन के लिए बहु-अक्ष स्वचालित प्रत्यागामी स्प्रेयर और बुद्धिमान तापमान प्रणाली शामिल है
3उच्च अनुकूलनशीलता:लचीले स्प्रे गन स्ट्रोक और चेन गति समायोजन भविष्य की उन्नयन क्षमता के साथ मिश्रित-बैच उत्पादन का समर्थन करते हैं
4गुणवत्ता आश्वासन:ISO 9001 कठोर इंस्टॉलेशन नियंत्रणों के अनुरूप है, यह सुनिश्चित करता है कि जंग-रोधी पेंट फिल्में आवश्यक मानकों को पूरा करती हैं
