1उपकरण का अवलोकन

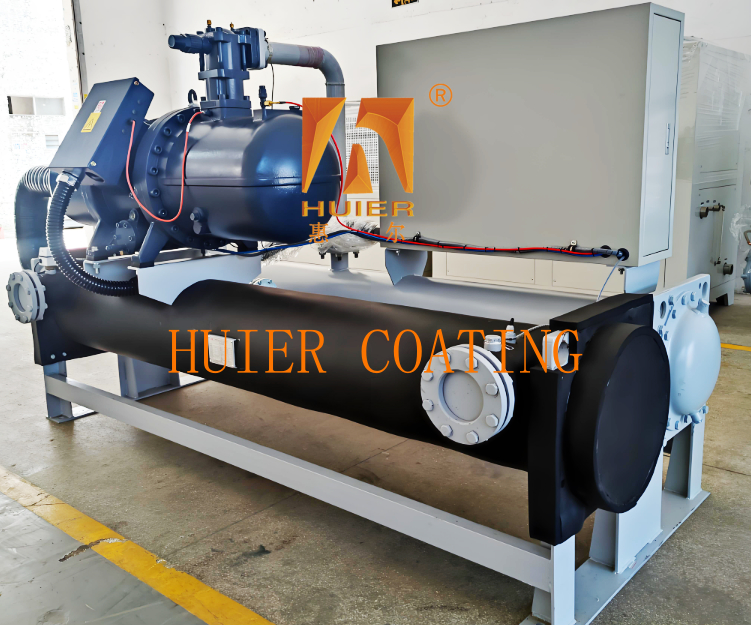

वाटर-कूल्ड चिलर औद्योगिक शीतलन उपकरण हैं जो गर्मी फैलाने के लिए शीतलन जल परिसंचरण का उपयोग करते हैं।वे ठंडे पानी को संसाधित करने के लिए सामान्य तापमान के पानी को ठंडा करने के लिए शीतलक परिसंचरण को चलाने के लिए कंप्रेसर का उपयोग करते हैं. वे जल-कूल्ड कंडेनसर का उपयोग करते हैं और गर्मी फैलाव के लिए एक शीतलन टॉवर की आवश्यकता होती है। उनके पास उच्च शीतलन दक्षता और स्थिर संचालन की विशेषताएं हैं,और उच्च भार परिदृश्यों के लिए उपयुक्त हैं जैसे कि केंद्रीय वातानुकूलन प्रणाली, सटीक विनिर्माण, और रासायनिक शीतलन।
2. तकनीकी मापदंड
| आइटम | पैरामीटर विवरण |
| शीतलन क्षमता सीमा | 50kW-5000kW (स्क्रू प्रकार) |
| इनपुट शक्ति | 380V/50Hz (तीन-चरण) |
| रेफ्रिजरेंट प्रकार | R22, R134a, R407c (पर्यावरण के अनुकूल वैकल्पिक) |
| शीतलन जल की आवश्यकता | पानी का तापमान ≤32°C, प्रवाह दर शक्ति के अनुसार मेल खाती है |
| ऊर्जा दक्षता अनुपात (COP) | 4.5-6.5 (पूर्ण भार की स्थिति) |
3ऑपरेशन प्रक्रिया
1. शीतलन चक्रः कंप्रेसर शीतल द्रव को संपीड़ित करता है → कंडेनसर तरल करता है → विस्तार वाल्व गैसों → वाष्पीकरणकर्ता गर्मी → परिसंचरण को अवशोषित करता है।
2. जल चक्र संबंधः ठंडा पानी और ठंडा पानी एक साथ बहते हैं और शीतलन टॉवर के माध्यम से गर्मी को वायुमंडल में छोड़ दिया जाता है।
4. स्थापना और रखरखाव
1. स्थापना की आवश्यकताएं शीतलन टॉवर और इकाई के बीच ऊर्ध्वाधर ऊंचाई अंतर ≤5 मीटर है, और पाइपलाइन को संघनक को रोकने के लिए अछूता करने की आवश्यकता है।
शीतलन जल प्रणाली को एक फ़िल्टर उपकरण से लैस किया जाना चाहिए ताकि कंडेनसर में अशुद्धियों के प्रवेश को रोका जा सके।
2. रखरखाव के बिंदु कंडेनसर/वाष्पीकरणः हीट एक्सचेंज की दक्षता सुनिश्चित करने के लिए हर साल रासायनिक सफाई और डेस्कलिंग।
स्नेहन तेलः तेल की गुणवत्ता की जाँच करें और इसे हर 4000 घंटे में बदलें।
इलेक्ट्रॉनिक नियंत्रण प्रणालीः सेंसर की सटीकता और सुरक्षा उपकरण की संवेदनशीलता की नियमित जांच करें।
5अनुप्रयोग क्षेत्र
केंद्रीय वातानुकूलन: वाणिज्यिक भवनों, अस्पतालों और होटलों में तापमान नियंत्रण।
औद्योगिक शीतलन: इंजेक्शन मोल्ड का शीतलन और लेजर उपकरणों का तापमान नियंत्रण। रासायनिक और औषधि उद्योगः रिएक्टर तापमान नियंत्रण और निम्न तापमान भंडारण।
1. कोर रेफ्रिजरेशन घटक
1. कंप्रेसर
कार्यः प्रशीतन चक्र को चलाने के लिए निम्न तापमान और निम्न दबाव वाले गैस शीतलक को उच्च तापमान और उच्च दबाव वाले गैस में संपीड़ित करें।
प्रकार: पेंच कंप्रेसर: पेंच रोटेशन के माध्यम से शीतल द्रव को संपीड़ित करता है, मध्यम और बड़ी इकाइयों के लिए उपयुक्त है।
केन्द्रापसारक कंप्रेसर: उच्च दक्षता के साथ और उच्च शक्ति के परिदृश्यों के लिए उपयुक्त, केन्द्रापसारक बल उत्पन्न करने के लिए रोलर के उच्च गति घूर्णन का उपयोग करता है।
2. कंडेनसर
संरचनाः पानी से ठंडा शेल और ट्यूब हीट एक्सचेंजर, उच्च तापमान और उच्च दबाव शीतल पदार्थ शीतलन पानी के साथ गर्मी का आदान-प्रदान करता है और द्रव में संघनित होता है।
शीतलन विधि: शीतलन टावर के माध्यम से शीतलन जल सर्कुलेशन करता है ताकि गर्मी दूर हो सके या प्राकृतिक जल स्रोतों के साथ सीधे हीट का आदान-प्रदान हो सके।
3वाष्पीकरण
कार्यः तरल शीतल पदार्थ ठंडा पानी की गर्मी को अवशोषित करता है और शीतलन प्राप्त करने के लिए गैस में वाष्पित हो जाता है।
प्रकार: शेल और ट्यूब वाष्पीकरणकर्ताः शीतलक ट्यूब में वाष्पित होता है और ठंडा पानी ट्यूब के बाहर बहता है।
पानी के टैंक के कोइल प्रकारः शीतलक कोइल को सीधे संपर्क गर्मी विनिमय के लिए ठंडा पानी के टैंक में डुबोया जाता है।
4. विस्तार वाल्व
कार्यः उच्च दबाव वाले तरल शीतलक को निम्न तापमान और निम्न दबाव वाले गीले भाप में परिवर्तित करके दबाव को कम करना और कम करना।
प्रकारः थर्मल विस्तार वाल्व (बाहरी संतुलित) या इलेक्ट्रॉनिक विस्तार वाल्व, सटीक प्रवाह समायोजन।
2. सहायक घटक
1. शुष्क फ़िल्टर
सिस्टम अवरोध को रोकने के लिए शीतलक में अशुद्धियों और नमी को फ़िल्टर करें.
2. तेल विभाजक
कंप्रेसर से निकले शीतलक और स्नेहक तेल को अलग करें ताकि यह सुनिश्चित हो सके कि स्नेहक तेल कंप्रेसर में वापस बह जाए।
3. दृष्टि कांच
शीतलक के प्रवाह की स्थिति और प्रणाली में पानी की मात्रा का निरीक्षण करें।
4. सुरक्षा सुरक्षा उपकरण
जिसमें उच्च और निम्न दबाव संरक्षण, अधिभार संरक्षण, एंटीफ्रीज संरक्षण आदि शामिल हैं ताकि प्रणाली का स्थिर संचालन सुनिश्चित किया जा सके।
3जल परिसंचरण प्रणाली
1. ठंडे पानी का संचलन
जल पंपः वाष्पीकरण और उपयोगकर्ता के बीच सर्कुलेशन के लिए ठंडा पानी चलाता है।
चिलर टैंकः ठंडा पानी संग्रहीत करता है और सिस्टम के दबाव को संतुलित करता है।
2. शीतलन जल परिसंचरण
शीतलन टॉवरः संघनक दक्षता बनाए रखने के लिए पानी को वाष्पित करके शीतलन जल का तापमान कम करें।
शीतलन जल पंपः शीतलन जल को कंडेनसर और शीतलन टॉवर के बीच घूमने के लिए धक्का दें।
4नियंत्रण प्रणाली
1. इलेक्ट्रॉनिक नियंत्रण मॉड्यूल
तापमान, दबाव और प्रवाह के स्वचालित समायोजन और दोष निदान को प्राप्त करने के लिए पीएलसी या माइक्रोप्रोसेसर को एकीकृत करें।
मल्टी-मोड ऑपरेशन (जैसे चर आवृत्ति गति विनियमन, ऊर्जा-बचत मोड) का समर्थन करें।
2. सेंसर और उपकरण
पानी के तापमान, दबाव, धारा आदि जैसे मापदंडों की निगरानी करें और नियंत्रण केंद्र को वास्तविक समय में प्रतिक्रिया प्रदान करें।
5. तकनीकी मापदंड
| आइटम | वर्णन |
| रेफ्रिजरेंट प्रकार | पर्यावरण के अनुकूल शीतल पदार्थ जैसे R134a, R407c और R22 |
| इनपुट शक्ति | 380V/50Hz (तीन-चरण) । |
| शीतलन क्षमता सीमा | 100kW-3000kW (मॉडल के आधार पर) । |
| ठंडे पानी का तापमान | +5°C से -40°C (अनुकूलित) |
1उच्च लागत प्रदर्शनः ग्राहक की उत्पाद पोजिशनिंग और विकास रणनीति के आधार पर, और आर्थिक सामर्थ्य के आधार पर, हम सर्वोत्तम लागत प्रदर्शन प्राप्त करते हैं।
2उपकरण की उन्नत और सावधानीपूर्वक डिजाइन अवधारणा, अत्यधिक स्वचालित औद्योगिक उपकरणों के साथ, एक आधुनिक और उन्नत उद्यम की छवि प्रदर्शित करती है।
3इसमें उच्च अनुकूलन क्षमता है, वर्तमान उत्पादन आवश्यकताओं को पूरा करती है और भविष्य में उत्पादन में वृद्धि और बेहतर गुणवत्ता की जरूरतों को ध्यान में रखते हुए विकास के लिए जगह आरक्षित करती है।
4गुणवत्ता अनुपालन ISO900 गुणवत्ता प्रबंधन प्रणाली का सख्ती से पालन करता है, पूरे उपकरण की स्थापना के हर मिनट के विवरण को सख्ती से नियंत्रित किया जाता है।
