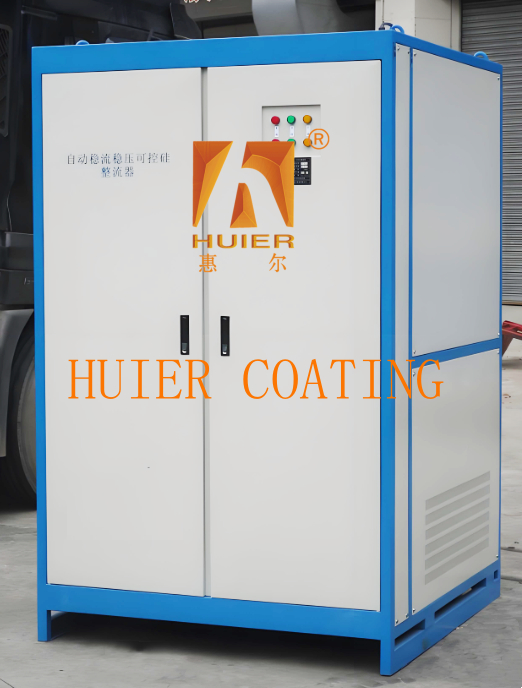

1उपकरण का अवलोकन
सिलिकॉन नियंत्रित रेक्टिफायर (SCR) एक ऊर्जा रूपांतरण उपकरण है जिसमें कोर पावर डिवाइस और बुद्धिमान डिजिटल कंट्रोल सर्किट के रूप में थाइरिस्टोर है,जो कुशलता से परिवर्तनीय धारा (AC) को नियंत्रित निरंतर धारा (DC) में परिवर्तित कर सकता हैइसकी विशेषताओं में उच्च दक्षता, कोई यांत्रिक पहनने, तेजी से प्रतिक्रिया गति, छोटे आकार शामिल हैं, और इसका उपयोग वोल्टेज विनियमन, सुधार, उल्टा और स्वचालन नियंत्रण में व्यापक रूप से किया जाता है।
2. मुख्य कार्य
नियंत्रित सुधारः नियंत्रण पोल ट्रिगर सिग्नल को समायोजित करके आउटपुट डीसी वोल्टेज/वर्तमान को सटीक रूप से नियंत्रित करें।
वोल्टेज विनियमन और उल्टाः विद्युत ऊर्जा के द्विदिश नियंत्रण का समर्थन करता है, इलेक्ट्रोलाइटिंग, इलेक्ट्रोलिसिस, प्रेरण हीटिंग और अन्य प्रक्रियाओं के लिए उपयुक्त है।
ऊर्जा-बचत विशेषताएं: पारंपरिक सुधार प्रौद्योगिकी की तुलना में, विद्युत ऊर्जा के उपयोग की दर में काफी सुधार हुआ है, जो औद्योगिक ऊर्जा बचत में मदद करता है।
3. तकनीकी मापदंड
| आइटम | पैरामीटर विवरण |
| इनपुट वोल्ट | AC 220V/380V (एक चरण/तीन चरण) |
| आउटपुट वोल्टेज | डीसी 0-600V (समायोज्य) |
| आउटपुट करंट | DC 0-3000A (मॉडल के आधार पर) |
| रूपांतरण दक्षता | ≥ 90% |
| रिपल कारक | ≤ 1% |
| सुरक्षा स्तर | IP20-IP54 (स्केचर के आधार पर) |
4अनुप्रयोग क्षेत्र
इलेक्ट्रोप्लेटिंग/इलेक्ट्रोलिसिसः कोटिंग की एकरूपता सुनिश्चित करने के लिए स्थिर डीसी बिजली आपूर्ति प्रदान करें।
औद्योगिक हीटिंगः धातु के पिघलने और गर्मी उपचार को महसूस करने के लिए प्रेरण कॉइल के साथ सहयोग करें।
आर्क वेल्डिंग उपकरणः वेल्डिंग स्पैटर को कम करने के लिए अनुकूलनशील रूप से आर्क स्थिरता को नियंत्रित करें।
नई ऊर्जा प्रणालीः फोटोवोल्टिक इन्वर्टर और ऊर्जा भंडारण प्रणाली का पावर विनियमन।
V. स्थापना और संचालन की सावधानी
वायरिंग विनिर्देशः एनोड बिजली की आपूर्ति के सकारात्मक ध्रुव से जुड़ा हुआ है, कैथोड भार से जुड़ा हुआ है, और नियंत्रण ध्रुव संकेत को ट्रिगर वोल्टेज से मेल खाने की आवश्यकता है।
गर्मी फैलाव का रखरखावः रेडिएटर को नियमित रूप से साफ करें ताकि ओवरहीटिंग के कारण डिवाइस को नुकसान न हो।
सुरक्षा सुरक्षाः संचालन के दौरान अछूता उपकरण पहनें, और लोड के अंत में प्रत्यक्ष शॉर्ट सर्किट पर प्रतिबंध लगाएं।
1. कोर पावर डिवाइस
थिरिस्टोर की संरचना (एससीआर): यह अर्धचालक सामग्री (पीएनपीएन) की चार परतों से बना है, जो तीन पीएन जंक्शन बनाते हैं, जो एनोड (ए), कैथोड (के),और नियंत्रण इलेक्ट्रोड (जी).
पैकेजिंग का रूपः इसे विभिन्न गर्मी अपव्यय और स्थापना परिदृश्यों के अनुकूल करने के लिए बोल्ट प्रकार और फ्लैट प्रकार में विभाजित किया गया है।
प्रकार: एक दिशात्मक थाइरिस्टोर: यह केवल एक दिशात्मक है और इसमें एक पीएनपीएन चार परत संरचना होती है।
ट्रायकः यह द्विदिशात्मक है और रिवर्स समानांतर में दो एकदिशात्मक थाइरिस्टर्स के बराबर है। संरचना चार पीएन जंक्शन वाले एनपीएनपीएन पांच परतों की है।
2मुख्य सर्किट टोपोलॉजी
थ्री-फेज ब्रिज रेक्टिफायर सर्किटः यह बहु-फेज रेक्टिफिकेशन के माध्यम से आउटपुट वोल्टेज (≤1%) के रिपल फैक्टर को कम करता है, जो उच्च-शक्ति परिदृश्यों के लिए उपयुक्त है।
संतुलित रिएक्टर सर्किट के साथ डबल रिवर्स स्टार: वर्तमान वितरण को संतुलित करें और शक्ति रूपांतरण दक्षता में सुधार करें।
3नियंत्रण मॉड्यूल
बुद्धिमान डिजिटल नियंत्रण सर्किटः एकीकृत बहु-लूप नियंत्रण (वोल्टेज लूप, वर्तमान लूप), वोल्टेज स्थिरीकरण का एहसास,वर्तमान स्थिरीकरण (सटीकता 1% से बेहतर) और नरम प्रारंभ समारोह (0 से 60 सेकंड तक समायोजित).
ट्रिगर और रखरखाव सर्किटः ट्रिगर सिग्नल नियंत्रण इलेक्ट्रोड (जी) के माध्यम से प्रवाह को नियंत्रित करने के लिए लागू किया जाता है, और मुख्य सर्किट प्रवाह के बाद चालू स्थिति को बनाए रखता है।
4सहायक प्रणाली
शीतलन प्रणालीः उच्च शक्ति संचालन के तहत तापमान स्थिरता सुनिश्चित करने के लिए वायु शीतलन, जल शीतलन या स्व-कूलिंग डिजाइन को अपनाएं।
सुरक्षा तंत्र: उपकरण को क्षति से बचाने के लिए एकीकृत ओवरवोल्टेज, ओवर करंट, शॉर्ट सर्किट और अन्य सुरक्षा कार्य।
फ़िल्टर सर्किटः इनपुट/आउटपुट छोरों पर कैपेसिटर और इंडक्टर्स को उच्च आवृत्ति हस्तक्षेप और लहर को दबाने के लिए कॉन्फ़िगर किया जाता है।
5बाहरी कनेक्शन और संचालन
वायरिंग विनिर्देशः एनोड (ए) बिजली की आपूर्ति के सकारात्मक ध्रुव से जुड़ा हुआ है, कैथोड (के) भार से जुड़ा हुआ है, और नियंत्रण इलेक्ट्रोड (जी) को ट्रिगर वोल्टेज से मेल खाने की आवश्यकता है.
द्विदिशीय थाइरिस्टोर में स्पष्ट ध्रुवीयता भेद नहीं है और द्विदिशीय प्रवाह नियंत्रण इलेक्ट्रोड संकेत के माध्यम से प्राप्त होता है।
स्थापना आवश्यकताएंः हीट सिंक को बंद करने से बचें और सुनिश्चित करें कि टर्मिनल कनेक्शन कस हो।
6अनुप्रयोग अनुकूलन संरचना
इलेक्ट्रोप्लाटिंग/इलेक्ट्रोलिसिस परिदृश्यः कोटिंग की एकरूपता सुनिश्चित करने के लिए कम लहर वाले डीसी पावर को आउटपुट करने के लिए एक बहु-चरण रेक्टिफायर सर्किट का उपयोग करें।
वोल्टेज विनियमन और इन्वर्टर परिदृश्यः द्विदिश थिरिस्टोर (TRIAC) एसी संपर्क रहित स्विचिंग फ़ंक्शन का समर्थन करता है और नियंत्रण सर्किट को सरल बनाता है।
1उच्च लागत प्रदर्शनः ग्राहक की उत्पाद पोजिशनिंग और विकास रणनीति के आधार पर, और आर्थिक सामर्थ्य के आधार पर, हम सर्वोत्तम लागत प्रदर्शन प्राप्त करते हैं।
2उपकरण की उन्नत और सावधानीपूर्वक डिजाइन अवधारणा, अत्यधिक स्वचालित औद्योगिक उपकरणों के साथ, एक आधुनिक और उन्नत उद्यम की छवि प्रदर्शित करती है।
3इसमें उच्च अनुकूलन क्षमता है, वर्तमान उत्पादन आवश्यकताओं को पूरा करती है और भविष्य में उत्पादन में वृद्धि और बेहतर गुणवत्ता की जरूरतों को ध्यान में रखते हुए विकास के लिए जगह आरक्षित करती है।
4गुणवत्ता अनुपालन ISO900 गुणवत्ता प्रबंधन प्रणाली का सख्ती से पालन करता है, पूरे उपकरण की स्थापना के हर मिनट के विवरण को सख्ती से नियंत्रित किया जाता है।
