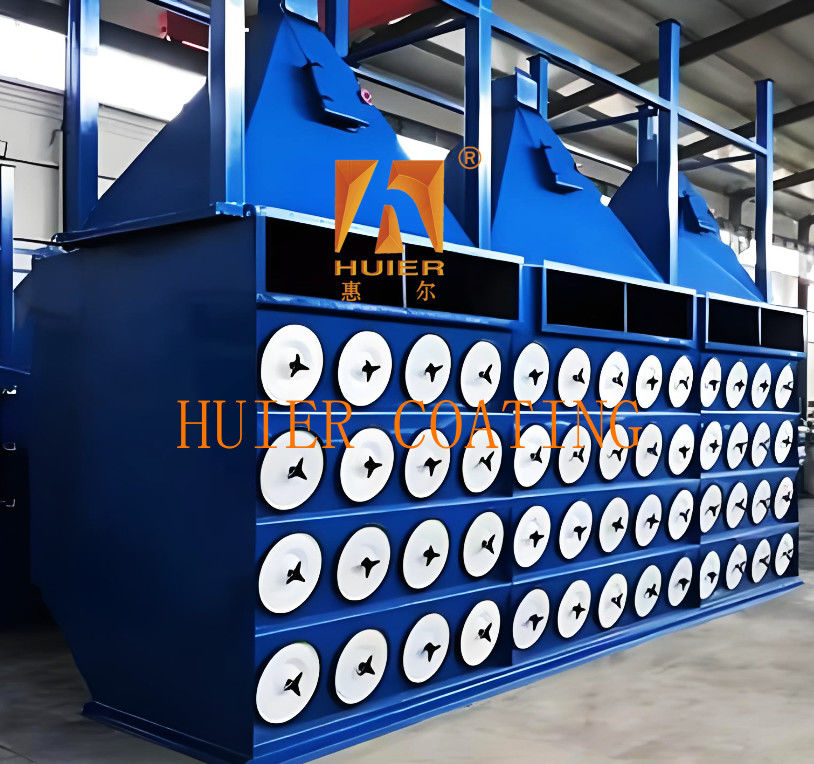

औद्योगिक सेटिंग्स में औद्योगिक धूल निस्पंदन और शोधन के लिए अभिनव सहायक उपकरण

उपकरण विवरण:

1. कार्य सिद्धांत
धूल भरी गैस का उपचार: धूल भरी गैस हवा के प्रवेश द्वार से प्रवेश करती है, मोटे कण गुरुत्वाकर्षण के कारण राख हॉपर में बस जाते हैं, और महीन धूल समान रूप से फिल्टर कारतूस की सतह पर चिपक जाती है;
शुद्ध गैस फिल्टर कारतूस में प्रवेश करती है और साफ हवा के चैंबर में प्रवेश करती है और पंखे के माध्यम से निकल जाती है।
निस्पंदन चरण: सतह निस्पंदन: धूल बाद के कणों को रोकने के लिए एक घनी धूल परत बनाती है;
गहरी निस्पंदन: उप-माइक्रोन कण फाइबर अंतराल के माध्यम से प्रसार और इलेक्ट्रोस्टैटिक सोखना द्वारा पकड़े जाते हैं।
साफ़ और पुन: उत्पन्न करें: दबाव अंतर सीमा तक पहुँचने के बाद, पल्स वाल्व फिल्टर कारतूस को प्रभावित करने और धूल की परत को छीलने के लिए एक उच्च-दबाव वायु प्रवाह (0.6-0.7MPa) को ट्रिगर करता है;
सफाई के बाद, धूल राख हॉपर में गिर जाती है और फिल्टर कारतूस हवा की पारगम्यता को बहाल करता है।
‌3. तकनीकी पैरामीटर और प्रदर्शन‌
‌निस्पंदन दक्षता‌: 0.5μm और उससे ऊपर की धूल हटाने की दर ≥99.5%‌; ‌वायु मात्रा‌: एकल इकाई क्षमता 2000m³/h से अधिक तक पहुँच सकती है, बड़े वायु मात्रा संयोजन डिजाइन का समर्थन करती है‌; ‌तापमान प्रतिरोध‌: पारंपरिक फिल्टर कारतूस तापमान प्रतिरोध ≤120℃, विशेष सामग्री (जैसे PTFE) 260℃ तक पहुँच सकती है‌; ‌सेवा जीवन‌: फिल्टर कारतूस जीवन ≥2 वर्ष, पूरी मशीन डिजाइन जीवन ≥20 वर्ष‌।
‌4. अनुप्रयोग परिदृश्य‌
‌औद्योगिक क्षेत्र‌: ऑटोमोटिव निर्माण, धातु प्रसंस्करण, रासायनिक उद्योग, सीमेंट, फर्नीचर छिड़काव और अन्य उच्च धूल सांद्रता वाले दृश्य‌; ‌विशेष कार्य स्थितियाँ‌: वेल्डिंग धुआँ, स्प्रे पाउडर रिकवरी, विस्फोट-प्रूफ वातावरण (एंटी-स्टैटिक फिल्टर सामग्री से लैस)‌। ‌5. स्थापना और रखरखाव‌
‌स्थापना आवश्यकताएँ‌: पर्याप्त रखरखाव स्थान आरक्षित करें, फूल प्लेट का एपर्चर विचलन ≤±0.1mm है, और नोजल और फिल्टर कारतूस का संकेंद्रण विचलन <1mm‌;
संपीड़ित वायु पाइपलाइन को एक जल विभाजक से सुसज्जित करने की आवश्यकता है और दबाव 0.4-0.6MPa पर स्थिर है‌।
‌रखरखाव बिंदु‌: नियमित रूप से फिल्टर कारतूस की क्षति/ढीलापन की जाँच करें और राख हॉपर में धूल के संचय को साफ करें‌;
जल विभाजक को साफ करें और हर 6 महीने में पल्स वाल्व डायाफ्राम और अन्य पहनने वाले भागों को बदलें‌।
‌6. पर्यावरण संरक्षण और सुरक्षा‌
उत्सर्जन सांद्रता ≤10mg/m³, GB16297-1996 मानक को पूरा करती है‌;
कठोर कार्य स्थितियों के तहत सुरक्षित संचालन सुनिश्चित करने के लिए विस्फोट-प्रूफ उपकरणों, ओवरहीटिंग सुरक्षा और पीएलसी फॉल्ट अलार्म सिस्टम को कॉन्फ़िगर करें‌।
मॉड्यूलर डिज़ाइन और बुद्धिमान नियंत्रण के माध्यम से, फिल्टर कारतूस धूल कलेक्टर ऊर्जा की खपत को काफी कम कर सकता है (पारंपरिक उपकरणों की तुलना में 30%-50% ऊर्जा की बचत) और विविध उत्पादन आवश्यकताओं के अनुकूल हो सकता है‌।

मुख्य संरचनाएं और घटक:

‌1. बॉक्स सिस्टम‌
बॉक्स: स्टील प्लेटों (मोटाई ≥4mm) के साथ वेल्डेड, जिसमें फिल्टर चैंबर, साफ हवा चैंबर और राख हॉपर शामिल हैं, जिसमें -8000Pa का दबाव प्रतिरोध है, जो सीलिंग और संरचनात्मक स्थिरता सुनिश्चित करता है‌।
राख हॉपर नीचे स्थित है, जिसमें ≥60° का साइड वॉल झुकाव कोण है, जो धूल के अवसादन के लिए सुविधाजनक है और केंद्रित राख निर्वहन के लिए एक रोटरी वाल्व या स्क्रू कन्वेयर से सुसज्जित है।
‌प्रवाह गाइड डिवाइस और वायु प्रवाह वितरण प्लेट‌: वायु प्रवेश द्वार पर एक प्रवाह गाइड डिवाइस स्थापित है, और धूल युक्त गैस को वायु प्रवाह वितरण प्लेट के माध्यम से समान रूप से फैलाया जाता है ताकि अत्यधिक स्थानीय प्रवाह दर से फिल्टर कारतूस का घिसाव न हो‌।
‌2. फिल्टर कारतूस असेंबली‌
‌फिल्टर कारतूस सामग्री‌: आमतौर पर इस्तेमाल किया जाने वाला पॉलिएस्टर फाइबर, PTFE कोटिंग, ग्लास फाइबर या नैनोफाइबर, एक माइक्रोपोर्स संरचना के साथ, 0.3-20μm धूल कणों को कुशलता से पकड़ सकता है, और निस्पंदन दक्षता ≥99.9% है‌।
फिल्टर कारतूस संरचना: मुड़ा हुआ डिज़ाइन (स्टार या हनीकॉम्ब), 20-30μm का एकल फिल्टर क्षेत्र (पारंपरिक बैग का 3-5 गुना), सफाई प्रभाव को अनुकूलित करने के लिए फूल प्लेट पर लंबवत स्थापित किया गया है।
यह एक टॉप कवर, एक मेटल फ्रेम, प्लीटेड फिल्टर सामग्री और एक बेस से बना है, जो एक स्थिर संरचना सुनिश्चित करने के लिए आंतरिक और बाहरी मेटल फ्रेम द्वारा समर्थित है।
‌3. सफाई प्रणाली ‌ ‌ पल्स जेट डिवाइस ‌: संपीड़ित हवा (दबाव 0.4-0.7MPa) पल्स वाल्व और वेंटुरी ट्यूब के माध्यम से फिल्टर कारतूस की आंतरिक दीवार को विपरीत दिशा में उड़ाती है, जिससे फिल्टर कारतूस फैलता है, विकृत होता है और धूल छिल जाती है। ‌ ‌ ऑफ़लाइन तीन-राज्य सफाई (निस्पंदन, सफाई और स्थिर) का समर्थन करता है, सफाई के दौरान "पुनः-सोखना" घटना को कम करता है। ‌ ‌ नियंत्रण प्रणाली ‌: पीएलसी स्वचालित रूप से सफाई चक्र को समायोजित करता है, और ट्रिगर स्थितियों में समय नियंत्रण या दबाव अंतर निगरानी (थ्रेशोल्ड 800-1500Pa) शामिल हैं, जो ऊर्जा की खपत और निस्पंदन दक्षता को संतुलित करते हैं। ‌ ‌ ‌4. सहायक प्रणाली‌
‌पंखे‌: धूल से भरी गैस के प्रवाह को निर्देशित करने के लिए नकारात्मक दबाव उत्पन्न करता है। कुछ मॉडल विभिन्न कार्य स्थितियों की आवश्यकताओं को पूरा करने के लिए चर आवृत्ति गति-समायोज्य पंखे से लैस हैं।
‌इलेक्ट्रॉनिक नियंत्रण उपकरण‌: उपकरण की परिचालन स्थिति की वास्तविक समय में निगरानी के लिए एकीकृत दबाव, तापमान सेंसर और फॉल्ट अलार्म सिस्टम‌।
‌5. अन्य प्रमुख घटक‌
‌इनलेट/निकास वाहिनी‌: इनलेट वाहिनी में गैस प्रवाह को नियंत्रित करने के लिए एक वायु प्रवाह समायोजन उपकरण होता है; निकास वाहिनी शुद्ध गैस को बाहरी वातावरण में निर्यात करती है‌।
‌सीलिंग संरचना‌: बॉक्स और फिल्टर कारतूस के बीच का कनेक्शन उच्च-सटीक फूल प्लेट (एपर्चर विचलन ≤±0.1mm) का उपयोग करता है ताकि वायु जकड़न सुनिश्चित हो सके‌।
मॉड्यूलर डिज़ाइन और बुद्धिमान नियंत्रण के माध्यम से, फिल्टर कारतूस धूल कलेक्टर एक कॉम्पैक्ट स्थान में कुशल धूल हटाने को प्राप्त करता है, जो वेल्डिंग, छिड़काव और दवा निर्माण जैसे विभिन्न औद्योगिक परिदृश्यों के लिए उपयुक्त है‌।

विशेषताएँ:

1. उच्च लागत प्रदर्शन: ग्राहक की उत्पाद स्थिति और विकास रणनीति के आधार पर, और आर्थिक सामर्थ्य को आधार बनाकर, हम सर्वोत्तम लागत प्रदर्शन प्राप्त करते हैं।
2. उपकरण की उन्नत और सूक्ष्म डिजाइन अवधारणा, अत्यधिक स्वचालित औद्योगिक उपकरणों के साथ, एक आधुनिक और उन्नत उद्यम की छवि को प्रदर्शित करती है।
3. इसमें उच्च अनुकूलन क्षमता है, वर्तमान उत्पादन आवश्यकताओं को पूरा करती है और विकास के लिए जगह आरक्षित करती है, भविष्य में उत्पादन में वृद्धि और गुणवत्ता में सुधार की जरूरतों को ध्यान में रखते हुए।
4. गुणवत्ता अनुपालन आईएसओ900 गुणवत्ता प्रबंधन प्रणाली का सख्ती से पालन करता है, जिसमें पूरी उपकरण स्थापना का हर मिनट का विवरण सख्ती से नियंत्रित किया जाता है।
