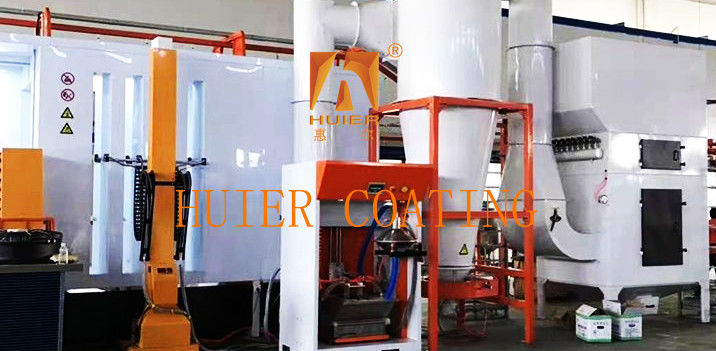

सुरक्षित संचालन के लिए अग्नि शमन विस्फोट दमन उपकरण इलेक्ट्रोस्टैटिक पाउडर कोटिंग लाइन

उपकरण का वर्णन:

1. विस्फोट-सबूत डिजाइन मानक
ATEX 2014/34/EU प्रमाणन∙ धूल विस्फोट-सबूत स्तर: DIP A21 T135°C∙ दबाव राहत क्षेत्र अनुपात ≥0.05m2/m3
2विशेष डिजाइन विशेषताएं
1. स्थैतिक अपव्यय प्रणाली:
▸ प्रवाहकीय तल (प्रतिरोध मूल्य 104-106Ω)
▸ आयन पवन पट्टी (संतुलन वोल्टेज <±50V)
2अग्निशमन और विस्फोट निवारक उपकरण:
▸ उच्च-दबाव सूक्ष्म जल धुंध प्रणाली (10μm बूंद आकार)
▸ रासायनिक विस्फोट निवारक एजेंट भंडारण टैंक (5 किलोग्राम सूखे पाउडर भंडारण)
हवा की tightness परीक्षण (दबाव क्षय विधि) और जमीन प्रतिरोध परीक्षण (< 10Ω) नियमित रूप से करने की सिफारिश की जाती है।उपकरण का आंतरिक दबाव नकारात्मक स्थिति में रखा जाना चाहिए (-50Pa से -100Pa).
3विशिष्ट अनुप्रयोग परिदृश्य
ऑटोमोबाइल विनिर्माण उद्योगः नई ऊर्जा बैटरी शेल स्प्रेइंग
इलेक्ट्रॉनिक उपकरण: सर्वर कैबिनेट सतह उपचार
सैन्य उद्योग: गोला-बारूद भंडारण बक्से के लिए जंग रोधी कोटिंग
3सिस्टम आर्किटेक्चर आरेख
[भोजन और परिवहन] → [स्थिर तापमान और आर्द्रता कक्ष] → [इलेक्ट्रोस्टैटिक छिड़काव क्षेत्र] → [पावडर रिकवरी केबिन] → [शुद्धिकरण और उत्सर्जन]
│ │
पाउडर आपूर्ति केंद्र

मुख्य संरचनाएं और घटक:

1उपकरण संरचनात्मक मापदंड

कमरे का आकारः मानक मॉड्यूलर डिजाइन (6×4×3m से 12×6×4.5m अनुकूलन योग्य)
दीवार संरचनाः 304 स्टेनलेस स्टील + लौ प्रतिरोधी पीपी बोर्ड (तीन-परत मिश्रित संरचना)
अवलोकन खिड़कीः विस्फोट प्रतिरोधी कांच + स्वचालित सफाई प्रणाली (प्रकाश पारगम्यता ≥85%)

2पाउडर छिड़काव प्रणाली विन्यास
1मूल विन्यास
विस्फोट-प्रूफ इलेक्ट्रोस्टैटिक जनरेटर (0-100kV स्टेपलेस समायोजन)
चक्रवात वसूली + पल्स फिल्टर द्वितीयक वसूली (वसूली दक्षता ≥95%)
निरंतर तापमान और आर्द्रता वायु आपूर्ति प्रणाली (23±2°C/RH45±5%)
2. बुद्धिमान विस्फोट-सबूत विकल्प
धूल की एकाग्रता की निगरानीः लेजर फैलाव सेंसर (0-1000g/m3 वास्तविक समय की निगरानी)
स्वचालित अग्निशमन यंत्र: अति-नाजुक सूखी पाउडर अग्निशमन + CO2 संयोजन प्रणाली
इंटरलॉकिंग नियंत्रणः कार्यशाला के निकास प्रणाली से जुड़ा (दबाव अंतर <50Pa स्वतः मुआवजा)

3पाउडर छिड़काव संचालन केबिन
संरचनात्मक मापदंड:
प्रभावी कार्य आकारः L8×W3×H2.5m (मानक प्रकार)
केबिन सामग्रीः 304 स्टेनलेस स्टील + विरोधी स्थैतिक पीपी बोर्ड
पर्यावरण नियंत्रण:
वायु प्रवाह दरः 0.4-0.6m/s (समायोज्य लामिना प्रवाह)
आर्द्रता बनाए रखनाः 45%±5% आरएच
तापमान सीमाः 18-28°C (बुद्धिमान तापमान नियंत्रण)

4पाउडर प्रबंधन प्रणाली

5. बुद्धिमान नियंत्रण प्रणाली
मानव-मशीन इंटरफेसः 10.1 इंच औद्योगिक टच स्क्रीन
निगरानी पैरामीटरः
वास्तविक समय में पाउडर की एकाग्रता (± 5g/m3 सटीकता)
इलेक्ट्रोस्टैटिक वोल्टेज उतार-चढ़ाव (60-100kV बंद-लूप नियंत्रण)
पवन दबाव संतुलन की स्थिति (PID स्वचालित समायोजन)
डाटा इंटरफेस: OPC UA/Modbus TCP

विशेषताएं:

1उच्च लागत प्रदर्शनः ग्राहक की उत्पाद पोजिशनिंग और विकास रणनीति के आधार पर, और आर्थिक सामर्थ्य के आधार पर, हम सर्वोत्तम लागत प्रदर्शन प्राप्त करते हैं।
2उपकरण की उन्नत और सावधानीपूर्वक डिजाइन अवधारणा, अत्यधिक स्वचालित औद्योगिक उपकरणों के साथ, एक आधुनिक और उन्नत उद्यम की छवि प्रदर्शित करती है।
3इसमें उच्च अनुकूलन क्षमता है, वर्तमान उत्पादन आवश्यकताओं को पूरा करती है और भविष्य में उत्पादन में वृद्धि और बेहतर गुणवत्ता की जरूरतों को ध्यान में रखते हुए विकास के लिए जगह आरक्षित करती है।
4गुणवत्ता अनुपालन ISO900 गुणवत्ता प्रबंधन प्रणाली का सख्ती से पालन करता है, जिसमें पूरे उपकरण की स्थापना के हर छोटे से विवरण को सख्ती से नियंत्रित किया जाता है।
