उन्नत एजिंग डिटेक्शन उपकरण दीर्घकालिक उच्च तापमान कार्य स्थितियों का अनुभव करते हैं

उपकरण का वर्णन:

1उपकरण के कार्य विवरण

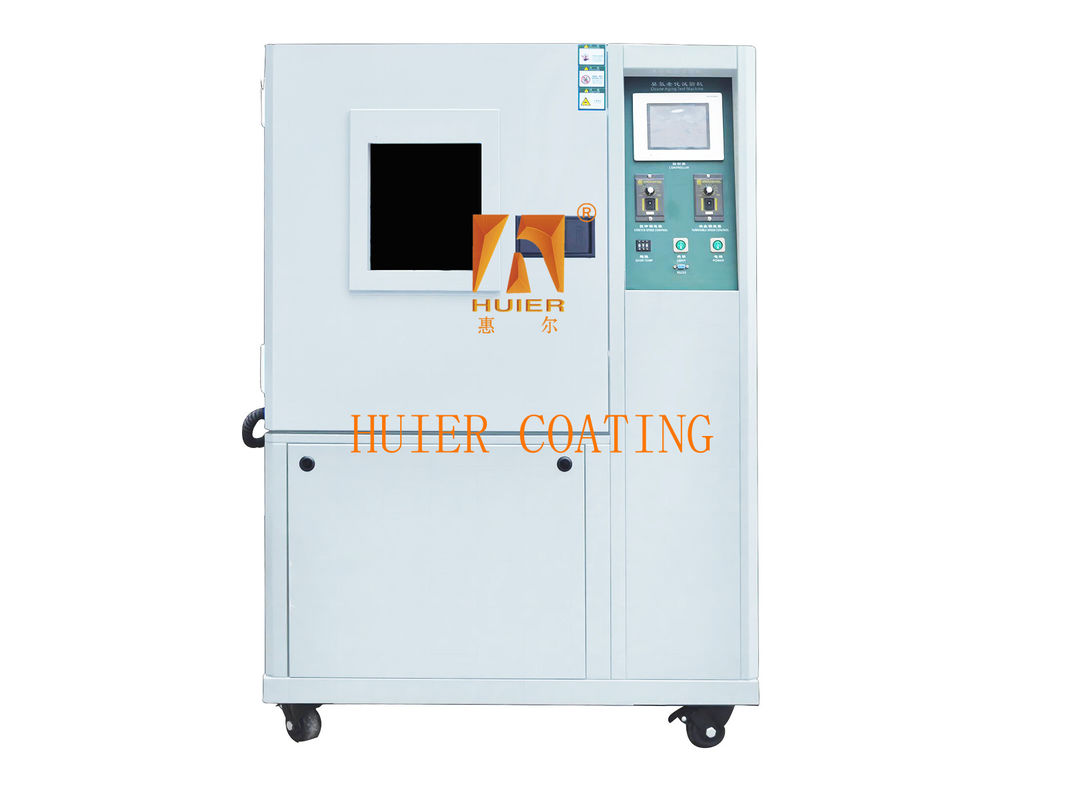

इलेक्ट्रॉनिक एजिंग बॉक्स (जिसे निरंतर तापमान एजिंग बॉक्स के रूप में भी जाना जाता है) एक उपकरण है जिसका उपयोग उच्च तापमान वातावरण का अनुकरण करने और इलेक्ट्रॉनिक उत्पादों, घटकों पर एजिंग परीक्षण करने के लिए किया जाता है,बैटरीयह सामग्री के प्रदर्शन में गिरावट को तेज करता है और लंबे समय तक उच्च तापमान कार्य परिस्थितियों में उत्पादों की स्थिरता, विश्वसनीयता और जीवनकाल का पता लगाता है।यह इलेक्ट्रॉनिक विनिर्माण में व्यापक रूप से प्रयोग किया जाता है, नई ऊर्जा, ऑटोमोबाइल इलेक्ट्रॉनिक्स और अन्य क्षेत्रों में।
4कामकाज के सिद्धांत की योजनाबद्ध आरेख
[पावर पर] → [थर्मोस्टेट लक्ष्य तापमान सेट करता है] → [हीटर काम करता है + प्रशंसक शुरू होता है]
→ [PT100 सेंसर वास्तविक समय प्रतिक्रिया तापमान] → [पीआईडी गतिशील रूप से ताप शक्ति को समायोजित करता है] → [तापमान स्थिरता प्राप्त करें, उम्र बढ़ने का परीक्षण जारी रखें]
5चयन के लिए प्रमुख मापदंड
तापमान सीमाः कमरे का तापमान ~ 200°C (सामान्य) / 300°C (उच्च तापमान प्रकार)
मात्राः 50L~1000L (आवश्यकता के अनुसार अनुकूलित)
ताप दरः 3°C~5°C/मिनट
मानक के अनुरूपः GB/T 2423.2, आईईसी 60068-2-2
मॉड्यूलर डिजाइन और बुद्धिमान नियंत्रण के माध्यम से, इलेक्ट्रॉनिक एजिंग बॉक्स औद्योगिक एजिंग परीक्षणों के लिए उच्च परिशुद्धता और उच्च विश्वसनीयता वाले समाधान प्रदान कर सकता है।

मुख्य संरचनाएं और घटक:

1मुख्य संरचना और डिजाइन
इलेक्ट्रॉनिक एजिंग बॉक्स का संरचनात्मक डिजाइन तापमान एकरूपता और सुरक्षा पर केंद्रित है, और मुख्य रूप से निम्नलिखित भागों में विभाजित हैः
संरचनात्मक मॉड्यूल के कार्य और विशेषताएं
1. बॉक्स शरीर - सामग्रीः डबल-लेयर संरचना, बाहरी बॉक्स कोल्ड-वाल्वल्ड स्टील प्लेट छिड़का हुआ है, आंतरिक बॉक्स स्टेनलेस स्टील (SUS304) है,और बीच में एक उच्च तापमान प्रतिरोधी इन्सुलेशन परत से भरा है.
- सीलिंगः सिलिकॉन रबर सीलिंग स्ट्रिप + तापमान लीक न होने के लिए डबल-लेयर टेम्पर्ड ग्लास ऑब्जर्वेशन विंडो।
2हीटिंग सिस्टम - निकेल-क्रोमियम मिश्र धातु विद्युत हीटर या सिरेमिक हीटिंग ट्यूब का प्रयोग किया जाता है, जो तेजी से हीटिंग प्राप्त करने के लिए आंतरिक टैंक के ऊपर/नीचे वितरित किया जाता है।
- परिसंचरण पंखे (सेंट्रिफ्यूगल इम्पेलर) के बलपूर्वक संवहन के साथ, तापमान एकरूपता ± 2°C तक पहुंच सकती है।
3तापमान नियंत्रण प्रणाली - कोर एक पीआईडी बुद्धिमान नियंत्रक (जैसे ओमरोन/सीमेंस) है, जो बहु-खंड प्रोग्रामिंग का समर्थन करता है।
- PT100 प्लेटिनम प्रतिरोध सेंसर के साथ, सटीकता ±0.1°C है।
4. सुरक्षा यंत्र - स्वतंत्र अति-तापमान संरक्षण, रिसाव सर्किट ब्रेकर, अति-वर्तमान संरक्षण।
- स्वचालित रूप से असामान्य स्थिति में बिजली की आपूर्ति और अलार्म को काट दें।
2मुख्य घटकों की सूची
1हीटिंग तत्व
प्रकारः निकेल-क्रोमियम मिश्र धातु प्रतिरोध तार/सिरेमिक हीटर
शक्तिः बॉक्स की मात्रा के अनुसार अनुकूलित (पारंपरिक 3kW-15kW)
2. परिसंचारी वायु नलिका प्रणाली
बॉक्स में गर्म हवा के समान परिसंचरण को सुनिश्चित करने के लिए बहु-छेद वायु नलिका डिजाइन, केन्द्रापसारक पंखे के साथ।
नमूना रैक/ट्रे
स्टेनलेस स्टील समायोज्य शेल्फ, मजबूत भार सहन क्षमता, विभिन्न आकारों के नमूनों के स्तरित प्लेसमेंट का समर्थन करता है।
3नियंत्रण प्रणाली
मानव-मशीन इंटरफ़ेसः टच स्क्रीन/एलईडी डिजिटल डिस्प्ले पैनल, तापमान वक्र रिकॉर्डिंग और डेटा निर्यात (वैकल्पिक RS485/USB इंटरफ़ेस) का समर्थन करता है।
1सहायक प्रणाली
एग्जॉस्ट वेंट (स्थिर हवा वाल्व के साथ), पावर वायरिंग पोर्ट, परीक्षण छेद (बाहरी सेंसर केबल के लिए)

विशेषताएं:

1उच्च लागत प्रदर्शनः ग्राहक की उत्पाद पोजिशनिंग और विकास रणनीति के आधार पर, और आर्थिक सामर्थ्य के आधार पर, हम सर्वोत्तम लागत प्रदर्शन प्राप्त करते हैं।
2उपकरण की उन्नत और सावधानीपूर्वक डिजाइन अवधारणा, अत्यधिक स्वचालित औद्योगिक उपकरणों के साथ, एक आधुनिक और उन्नत उद्यम की छवि प्रदर्शित करती है।
3इसमें उच्च अनुकूलन क्षमता है, वर्तमान उत्पादन आवश्यकताओं को पूरा करती है और भविष्य में उत्पादन में वृद्धि और बेहतर गुणवत्ता की जरूरतों को ध्यान में रखते हुए विकास के लिए जगह आरक्षित करती है।
4गुणवत्ता अनुपालन ISO900 गुणवत्ता प्रबंधन प्रणाली का सख्ती से पालन करता है, जिसमें पूरे उपकरण की स्थापना के हर छोटे से विवरण को सख्ती से नियंत्रित किया जाता है।
