भारी वाहन के सस्पेंशन कन्वेयर सिस्टम का उपकरण विवरण और मुख्य संरचना
1उपकरण का अवलोकन
भारी शुल्क वाहन निलंबन परिवहन प्रणाली बड़े आकार, उच्च वजन (1-20 टन) वर्कपीस जैसे भारी ट्रकों, निर्माण मशीनरी,और बड़ी बसेंइसका मुख्य कार्य उच्च भार, उच्च स्थिरता का परिवहन, निरंतर संचालन और सटीक स्थिति का समर्थन करना और वेल्डिंग, पेंटिंग और असेंबली जैसी कठोर कार्य परिस्थितियों के अनुकूल है।
2प्रणाली के फायदे
उच्च भार क्षमताः 10 टन से अधिक के भारी कार्यक्षेत्रों के लिए उपयुक्त है, जिसमें स्थिरता हल्के परिवहन प्रणालियों से कहीं अधिक है।
सटीक नियंत्रणः पीएलसी + सर्वो पोजिशनिंग, ± 1 मिमी की दोहराव के साथ (एसेम्बली लाइन आवश्यकताएं) ।
सुरक्षा अतिरेक: दो-सर्किट ब्रेकिंग + यांत्रिक सीमा यह सुनिश्चित करने के लिए कि अचानक बिजली कटौती की स्थिति में वाहक लॉक हो।
ऊर्जा की बचत और पर्यावरण संरक्षण: ऊर्जा प्रतिक्रिया इन्वर्टर, ऊर्जा की खपत में 15%-20% की कमी।
3विशिष्ट अनुप्रयोग परिदृश्य
भारी शुल्क वाले ट्रकों की असेंबली लाइनः फ्रेम कन्वेयरिंग, कैब असेंबली।
इंजीनियरिंग मशीनरी वेल्डिंग लाइनः एक्सकेवेटर बूम, क्रेन टर्नटेबल कन्वेयर।

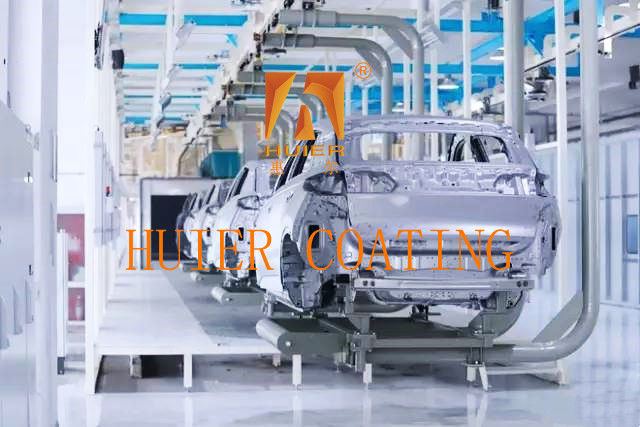

कोच पेंटिंग लाइनः शरीर इलेक्ट्रोफोरेसिस, पेंट स्प्रे और सुखाने की प्रक्रिया।
4चयन की सिफारिशें
| कामकाजी मापदंड | अनुशंसित विन्यास |
| भार ≤ 5 टन | एकल ड्राइव स्टेशन + मानक श्रृंखला (पिच 150 मिमी) |
| भार 5-15 टन | डबल ड्राइव स्टेशन + प्रबलित चेन (पिच 200 मिमी) |
| उच्च तापमान वातावरण | उच्च तापमान प्रतिरोधी चेन (सिरेमिक कोटिंग) + पानी से ठंडा ट्रैक |
1मुख्य संरचनात्मक घटक
1. भारी शुल्क वाली रेल प्रणाली
सामग्रीः उच्च शक्ति कार्बन स्टील (Q345B या उच्चतर) या गर्म डुबकी जस्ती स्टील, झुकने की ताकत ≥ 500MPa।
लेआउटः बहु-स्तरीय समर्थन फ्रेम, 10 टन से अधिक के गतिशील भार का सामना कर सकता है, स्पैन ≤6m (विरोधी गिर) ।
शाखा डिजाइनः हाइड्रोलिक/इलेक्ट्रिक आवक स्विचिंग, बहु-स्टेशन समानांतर संचालन का समर्थन करता है।
2. पावर और ट्रांसमिशन इकाई
ड्राइव डिवाइसः उच्च शक्ति वाले चर आवृत्ति मोटर (15-75 किलोवाट) + ग्रह गियर रिड्यूसर, स्थिर टॉर्क आउटपुट।
कर्षण श्रृंखलाः प्रबलित डबल हिंज श्रृंखला, टूटने की ताकत ≥ 150kN, तापमान सीमा -30°C ~ 150°C।
तनाव तंत्रः हाइड्रोलिक स्वचालित मुआवजा प्रणाली, वास्तविक समय में चेन की कस को समायोजित करना।
निलंबन वाहक और फिक्स्चर
वाहक संरचनाः अनुकूलित इस्पात संरचना फ्रेम + प्रभाव प्रतिरोधी असर, विशेष आकार के वर्कपीस जैसे फ्रेम और कैब के लिए उपयुक्त है।
क्लैंप प्रकारः वायवीय क्लैंपिंग/इलेक्ट्रोमैग्नेटिक एडसॉर्प्शन, पोजिशनिंग सटीकता ±2 मिमी।
3सुरक्षा और नियंत्रण प्रणाली आपातकालीन स्टॉप और अधिभार संरक्षणः पूर्ण लाइन आपातकालीन स्टॉप बटन + टॉर्क लिमिटर, अधिभार होने पर स्वचालित रूप से बिजली काट देता है।
बुद्धिमान नियंत्रण इकाईः पीएलसी + औद्योगिक कंप्यूटर, एकीकृत आरएफआईडी/बारकोड पहचान, कार्यप्रणाली के पूर्ण-प्रक्रिया ट्रैसेबिलिटी को प्राप्त करने के लिए।
स्वैप विरोधी उपकरणः ट्रैक पार्श्व सीमा पहिया + ढीला करनेवाला वाहक के कंपन को कम करने के लिए (विस्तार ≤5 मिमी) ।
4सहायक प्रणाली स्नेहन मॉड्यूलः श्रृंखला के पहनने को कम करने के लिए स्वचालित ड्रिप स्नेहन।
धूल हटाने और ठंडा करने के लिएः उच्च दबाव वाले हवा के चाकू (रंग लाइन) या पानी के शीतलन चक्र (वेल्डिंग लाइन) ।
मुख्य घटकों के तकनीकी मापदंड
| घटक | कार्यात्मक विवरण | प्रमुख तकनीकी मापदंड |
| कर्षण श्रृंखला | उच्च भार शक्ति संचरण, थकान विरोधी डिजाइन | पिच 200 मिमी, टूटने की ताकत ≥ 150kN |
| चर आवृत्ति ड्राइव मोटर | लगातार गति विनियमन, लगातार स्टार्ट-स्टॉप परिदृश्यों के अनुकूल | शक्ति 30kW, सुरक्षा स्तर IP55 |
| हाइड्रोलिक आवक | भारी काम के टुकड़ों के स्थिर विचलन को सुनिश्चित करने के लिए बहु-पथ स्विचिंग | स्विचिंग समय ≤3s, भार 10 टन |
| आरएफआईडी रीडर | वर्कपीस की जानकारी बाध्यकारी और ट्रेस करने योग्य | पढ़ने की दूरी 1.5 मीटर, धातु विरोधी हस्तक्षेप डिजाइन |
1उच्च लागत प्रदर्शनः ग्राहक की उत्पाद पोजिशनिंग और विकास रणनीति के आधार पर, और आर्थिक सामर्थ्य के आधार पर, हम सर्वोत्तम लागत प्रदर्शन प्राप्त करते हैं।
2उपकरण की उन्नत और सावधानीपूर्वक डिजाइन अवधारणा, अत्यधिक स्वचालित औद्योगिक उपकरणों के साथ, एक आधुनिक और उन्नत उद्यम की छवि प्रदर्शित करती है।
3इसमें उच्च अनुकूलन क्षमता है, वर्तमान उत्पादन आवश्यकताओं को पूरा करती है और भविष्य में उत्पादन में वृद्धि और बेहतर गुणवत्ता की जरूरतों को ध्यान में रखते हुए विकास के लिए जगह आरक्षित करती है।
4गुणवत्ता अनुपालन ISO900 गुणवत्ता प्रबंधन प्रणाली का सख्ती से पालन करता है, जिसमें पूरे उपकरण की स्थापना के हर छोटे से विवरण को सख्ती से नियंत्रित किया जाता है।
