डिजिटल प्रबंधन के साथ बहु मॉडल बंपर छिड़काव के लिए अनुकूलन योग्य इलेक्ट्रोस्टैटिक पेंटिंग लाइन

उपकरण का वर्णनः

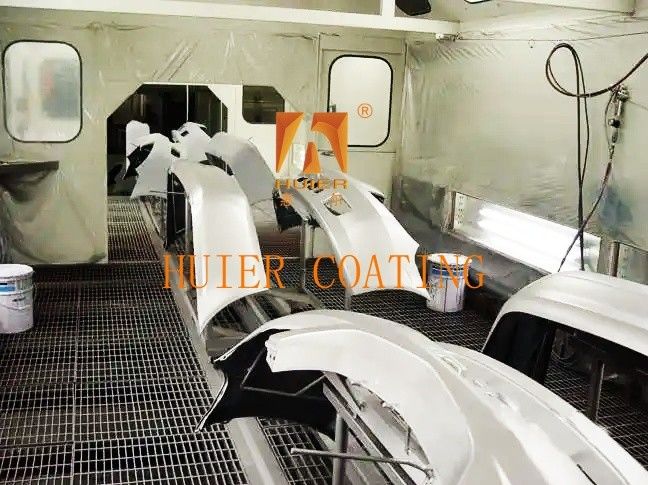

ऑटो बंपर पेंटिंग उत्पादन लाइन का मुख्य उद्देश्यः प्लास्टिक बंपर सतह के उच्च आसंजन छिड़काव को प्राप्त करना, मौसम प्रतिरोध की आवश्यकताओं को पूरा करना,पत्थर के प्रभाव प्रतिरोध और निर्दोष उपस्थिति.
मूल प्रक्रियाः फ़ीडिंग → प्लाज्मा सफाई → इलेक्ट्रोस्टैटिक धूल हटाने → प्राइमर स्प्रेइंग → फ्लैश सूखी → टॉप पेंट स्प्रेइंग → यूवी उपचार → शीतलन गुणवत्ता निरीक्षण → काटने
प्रौद्योगिकी उन्नयन बिंदुः
लचीला उत्पादनः बहु-मॉडल बंपर मिश्रित लाइन छिड़काव का समर्थन (पीपी/एबीएस सामग्री के साथ संगत)
डिजिटल प्रबंधन: एमईएस प्रणाली प्रक्रिया मापदंडों की वास्तविक समय की निगरानी (नमी, तापमान, फिल्म मोटाई)
अति-कम उत्सर्जनः ज़ेओलाइट पहिया + आरटीओ निकास गैस उपचार (वीओसी उत्सर्जन ≤20mg/m3)
रैखिक शरीर की क्षमता 400,000-500,000 टुकड़े/वर्ष है, और मॉड्यूलर विस्तार को 800,000 टुकड़े/वर्ष तक समर्थन करता है, जो ओएंडएम और टियर 1 आपूर्तिकर्ता परिदृश्यों के लिए उपयुक्त है।

मुख्य संरचना और घटक:

मुख्य उपकरण और संरचना का विस्तृत विवरण
मॉड्यूल मुख्य घटकों के तकनीकी मापदंड/कार्य
1. पूर्व उपचार प्रणाली - प्लाज्मा सतह सक्रियक
- अल्ट्रासोनिक सफाई टैंक (शून्य डिग्रिजर)
- आयन वायु चाकू धूल हटाने वाला उपकरण - प्लाज्मा शक्ति 20kW (सक्रिय Dyne मान ≥42)
- सफाई का तापमान 60°C±2°C
धूल हटाने की दक्षता 99.5%
2. छिड़काव प्रणाली - सात अक्षीय सहकारी रोबोट (±0.05 मिमी सटीकता)
- वायु सहायता विद्युत स्थैतिक स्प्रे बंदूक
- रंग परिवर्तन वाल्व सेट (3 सेकंड त्वरित रंग परिवर्तन) - स्प्रे प्रवाह दर 200-500ml/min
- विद्युत स्थैतिक वोल्टेज 60-90kV
- रंग अंतर नियंत्रण ΔE≤0.8
3. कठोरता प्रणाली - यूवी-एलईडी कठोरता मॉड्यूल
- इन्फ्रारेड मध्यम तरंग हीटिंग क्षेत्र
- तापमान नियंत्रण बंद चक्र प्रणाली - यूवी तरंग दैर्ध्य 365-405nm (ऊर्जा घनत्व ≥3000mJ/cm2)
- कठोरता तापमान 80°C±5°C (विरोधी प्लास्टिक विकृति)
4. कन्वेयर सिस्टम - एकीकृत कन्वेयर चेन (घुमावदार ट्रे के साथ)
- सर्वो पोजिशनिंग फिक्स्चर
- विरोधी स्थैतिक चालकता हटाने वाला उपकरण - अधिकतम भार 80 किलोग्राम/ स्टेशन
- घूर्णन गति 10-30 आरपीएम
- सतह प्रतिरोध ≤1×106Ω (विरोधी पेंट धुंध अवशोषण)
5. पर्यावरण संरक्षण प्रणाली - शुष्क छिड़काव कक्ष (वेंचुरी फिल्टर पेपर)
- ज़ेओलाइट व्हील की अवशोषण सांद्रता
- आरटीओ दहन (तापीय वसूली 95%) - पेंट कोहरे के कब्जे की दर ≥99%
- निकास गैस शुद्धिकरण दक्षता ≥98%
- प्राकृतिक गैस की खपत ≤15m3/h

विशेषताएं:

1उच्च लागत प्रदर्शन सर्वोत्तम लागत प्रदर्शन प्राप्त करने के लिए आर्थिक लाभों पर आधारित ग्राहक के उत्पाद पोजिशनिंग और विकास रणनीति के आधार पर।

2उन्नत उपकरण डिजाइन उत्कृष्टता की अवधारणा, औद्योगिक उपकरणों के उच्च स्तर के स्वचालन, आधुनिक उन्नत उद्यम शैली दिखाते हैं।

3वर्तमान उत्पादन आवश्यकताओं को पूरा करने के लिए उच्च अनुकूलन क्षमता, और बाद में उत्पादन वृद्धि और गुणवत्ता में सुधार की जरूरतों को ध्यान में रखते हुए विकास के लिए स्पेस आरक्षित करना।

4गुणवत्ता मानक IS0900 गुणवत्ता प्रबंधन प्रणाली का सख्ती से पालन करते हैं, और पूरे उपकरण की स्थापना के हर छोटे से लिंक की सख्ती से जांच की जाती है।
