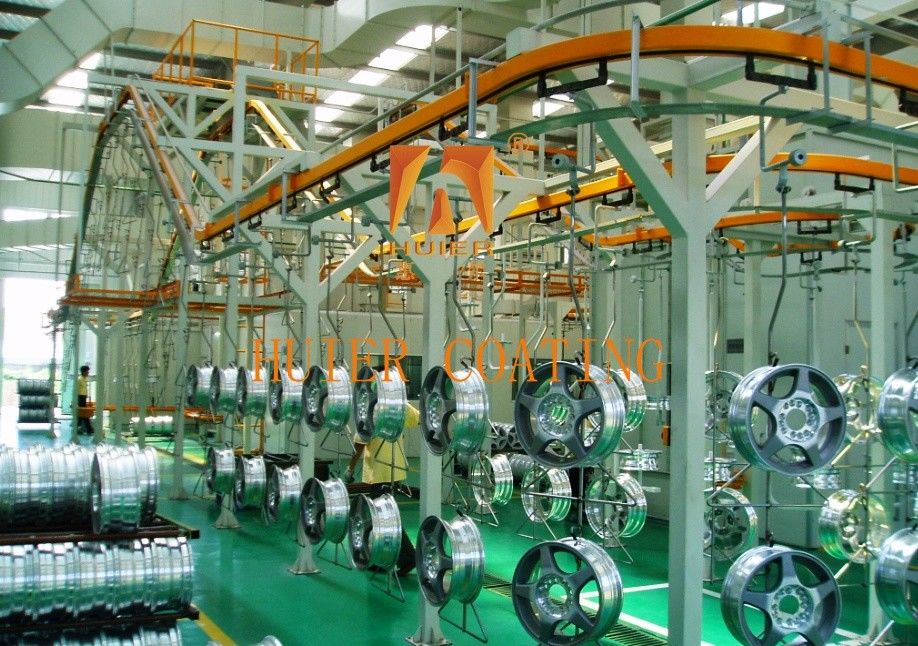

व्हील हब स्प्रे कोटिंग के लिए पूर्ण स्वचालित विधानसभा इलेक्ट्रोस्टैटिक स्प्रे पेंटिंग लाइन

उपकरण का वर्णनः

ऑटोमोबाइल व्हील स्प्रे पेंटिंग उपकरण की समग्र वास्तुकला पूर्व उपचार प्रणाली, स्प्रे प्रणाली, सख्त प्रणाली, गुणवत्ता निरीक्षण प्रणाली और सहायक प्रणाली से बनी है।यह व्यक्तिगत छिड़काव और पर्यावरण संरक्षण उत्पादन जरूरतों का समर्थन करने के लिए पूरी तरह से स्वचालित विधानसभा लाइन डिजाइन को अपनाता हैप्रक्रिया प्रवाहः पहिया नाब लोडिंग → सफाई → सुखाने → इलेक्ट्रोस्टैटिक छिड़काव → रोबोट सटीक छिड़काव → सख्त → गुणवत्ता निरीक्षण → पैकेजिंग। प्रमुख प्रौद्योगिकी उन्नयन मॉड्यूलर डिजाइनःजल आधारित पेंट/पाउडर छिड़काव समर्थन तेजी से स्विचिंग (2 घंटे के भीतर उत्पादन लाइन समायोजन)नैनो कोटिंग एकीकरण: वैकल्पिक प्लाज्मा पूर्व उपचार + नैनो सिरेमिक छिड़काव (300% बेहतर पहनने के प्रतिरोध). शून्य कार्बन उत्सर्जन कार्यक्रम:हाइड्रोजन हीटिंग सिस्टम + फोटोवोल्टिक बिजली की आपूर्ति पूरे छिड़काव प्रक्रिया में शून्य कार्बन उत्सर्जन प्राप्त करने के लिए.

मुख्य संरचना और घटक:

मुख्य संरचना और घटक विस्तार से वर्णित हैं
1. पूर्व-प्रसंस्करण प्रणाली
कार्यः स्प्रे आसंजन सुनिश्चित करने के लिए पहिया नाब की सतह को साफ करें।
स्वचालित सफाई लाइन उच्च दबाव छिड़काव उपकरण : बहु-कोण नोजल (20MPa दबाव), नाब और स्पॉट के अंतराल को कवर करना।
रासायनिक उपचार टैंकः क्षारीय धुलाई टैंक (pH 10-12): वसा को हटा दें;
अचार टैंक (pH 2-3): ऑक्साइड परत हटा दें।
परिसंचारी जल प्रणालीः अपशिष्ट जल उपचार मॉड्यूल (सक्रिय कार्बन निस्पंदन + तटस्थता टैंक) से सुसज्जित छह स्तर के विपरीत धारा कुल्ला।
2. छिड़काव प्रणाली
कार्यः समान कोटिंग प्राइमर, रंग पेंट, वार्निश।
इलेक्ट्रोस्टैटिक स्प्रेइंग यूनिट रोटरी कप इलेक्ट्रोस्टैटिक स्प्रेइंग गन : मुख्य घटकः टाइटेनियम मिश्र धातु रोटरी कप (गति 50,000rpm), उच्च वोल्टेज जनरेटर (100kV) ।
परमाणुकरण प्रभावः कण ≤25μm, फिल्म एकरूपता ±3μm।
पाउडर रिकवरी डिवाइस : चक्रवात विभाजक (प्राथमिक रिकवरी) + फिल्टर तत्व सरणी (द्वितीय रिकवरी), रिकवरी दर ≥98%.
रोबोट स्प्रेइंग वर्कस्टेशन 6-अक्ष रोबोट आर्मः सर्वो मोटर ड्राइव, दोहराई गई पोजिशनिंग सटीकता ±0.03mm।
3 डी विजुअल पोजिशनिंगः व्हील हब की रूपरेखा को लेजर स्कैन करें, स्प्रेइंग पथ का वास्तविक समय में समायोजन करें।
बुद्धिमान रंग बदलने वाले वाल्व सेटः 15 रंग स्विचिंग, अवशिष्ट पेंट दर < 0.3%.
3. उपचार प्रणाली
कार्यः उच्च कठोरता की सतह बनाने के लिए सूखी कोटिंग।
इन्फ्रारेड गर्म हवा के साथ कठोरता भट्ठी हीटिंग यूनिट: प्रकार पैरामीटर
इन्फ्रारेड विकिरण प्लेट तरंग दैर्ध्य 2-5μm, शक्ति घनत्व 8kW/m2
गर्म हवा परिसंचरण की हवा की गति 0.5-2m/s समायोज्य है
तापमान नियंत्रण मॉड्यूलः पीआईडी बुद्धिमान समायोजन, तापमान अंतर ±2°C।
अपशिष्ट ताप की वसूलीः सिरेमिक गर्मी संचय, 30% की ऊर्जा बचत दर
यूवी उपचार मशीन (वैकल्पिक) पारा दीपक सरणी (तरंग दैर्ध्य 365nm) + परावर्तक, 3 सेकंड में लेक सतह सुखाने खत्म।
4. गुणवत्ता निरीक्षण प्रणाली
कार्यः कोटिंग की गुणवत्ता और सटीकता की वास्तविक समय की निगरानी।
ऑनलाइन फिल्म मोटाई डिटेक्टरः लेजर त्रिकोण सेंसर, स्कैनिंग गति 200mm/s, सटीकता ±1μm.
एआई विजुअल क्वालिटी इंस्पेक्शन मशीनः उच्च रिज़ॉल्यूशन वाला औद्योगिक कैमरा (50 मिलियन पिक्सेल) + डीप लर्निंग एल्गोरिथ्म, दोष पहचान दर > 99.8%
5. सहायक प्रणाली
कन्वेयर चेन: उच्च तापमान प्रतिरोधी निलंबन चेन (लोड 500kg), गति 0.5-3m/min समायोज्य।
पर्यावरण संरक्षण उपचार उपकरण: VOC उत्प्रेरक दहन टॉवर (संशोधन दक्षता ≥99%);
जल आधारित पेंट अपशिष्ट जल के जैव रासायनिक उपचार टैंक (सीओडी निर्वहन < 50mg/L)
केंद्रीय कंसोल: एकीकृत पीएलसी + एससीएडीए प्रणाली, डिजिटल जुड़वां सिमुलेशन और दूरस्थ संचालन और रखरखाव का समर्थन करती है।

विशेषताएं:

1उच्च लागत प्रदर्शन सर्वोत्तम लागत प्रदर्शन प्राप्त करने के लिए आर्थिक लाभों पर आधारित ग्राहक के उत्पाद पोजिशनिंग और विकास रणनीति के आधार पर।

2उन्नत उपकरण डिजाइन उत्कृष्टता की अवधारणा, औद्योगिक उपकरणों के उच्च स्तर के स्वचालन, आधुनिक उन्नत उद्यम शैली दिखाते हैं।

3वर्तमान उत्पादन आवश्यकताओं को पूरा करने के लिए उच्च अनुकूलन क्षमता, और बाद में उत्पादन वृद्धि और गुणवत्ता में सुधार की जरूरतों को ध्यान में रखते हुए विकास के लिए स्पेस आरक्षित करना।

4गुणवत्ता मानक IS0900 गुणवत्ता प्रबंधन प्रणाली का सख्ती से पालन करते हैं, और पूरे उपकरण की स्थापना के हर छोटे से लिंक की सख्ती से जांच की जाती है।
