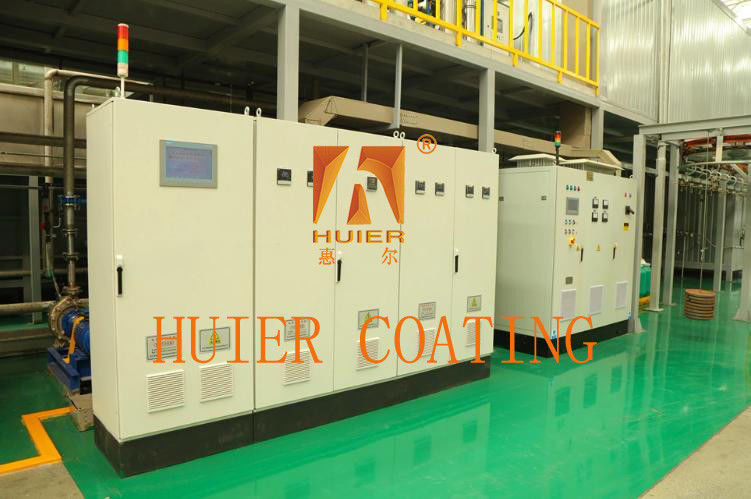

कोटिंग उत्पादन लाइन के लिए इलेक्ट्रॉनिक नियंत्रण प्रणाली

विद्युत नियंत्रण प्रणाली की परिभाषा और कार्य

तथाकथित विद्युत नियंत्रण प्रणाली कई विद्युत घटकों के संयोजन को संदर्भित करती है, जो एक या कुछ उपकरण वस्तुओं को नियंत्रित करने के लिए पीएलसी नियंत्रण प्रौद्योगिकी का उपयोग करती है,इस प्रकार नियंत्रित उपकरणों के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करनाविद्युत नियंत्रण प्रणाली के मुख्य कार्य हैंः स्वचालित नियंत्रण, सुरक्षा, निगरानी और माप। यह मुख्य रूप से तीन भागों से बना हैः इनपुट भाग (जैसे सेंसर, स्विच,कटोरे, आदि), तर्क भाग (जैसे रिले, संपर्क आदि) और निष्पादन भाग (जैसे विद्युत चुम्बकीय कॉइल, संकेतक रोशनी आदि) ।एक पूर्ण कोटिंग लाइन को कोटिंग उत्पादन लाइन के सामान्य संचालन को सुनिश्चित करने के लिए एक वैज्ञानिक और उचित विद्युत नियंत्रण प्रणाली से लैस किया जाना चाहिए.

कोटिंग इलेक्ट्रॉनिक नियंत्रण प्रणाली का वर्गीकरण

कोटिंग प्रक्रिया के उपकरण अनेक हैं, जिनकी संरचनाएं जटिल हैं, प्रक्रिया की आवश्यकताएं और सटीक विद्युत नियंत्रण की आवश्यकताएं हैं।कोटिंग प्रक्रिया उपकरण और प्रणालियों के विन्यास के अनुसार, विद्युत नियंत्रण प्रणाली को पूर्व उपचार, इलेक्ट्रोफोरेसिस उपकरण विद्युत नियंत्रण प्रणाली, कैटेनरी उपकरण विद्युत नियंत्रण प्रणाली में विभाजित किया जा सकता है,रेक्टिफायर उपकरण विद्युत नियंत्रण प्रणाली, शुद्ध जल उपकरण विद्युत नियंत्रण प्रणाली, वातानुकूलन उपकरण विद्युत नियंत्रण प्रणाली, सुखाने सुरंग, आरटीओ उपकरण विद्युत नियंत्रण प्रणाली,यांत्रिक परिवहन उपकरण विद्युत नियंत्रण प्रणाली, पेंट कन्वेयरिंग और मिक्सिंग उपकरण विद्युत नियंत्रण प्रणाली, रोबोट उपकरण विद्युत नियंत्रण प्रणाली, केंद्रीय नियंत्रण उपकरण विद्युत नियंत्रण प्रणाली, आदि।

पेंटिंग इलेक्ट्रॉनिक नियंत्रण प्रणाली संरचना

कोटिंग इलेक्ट्रिकल कंट्रोल सिस्टम, जिसे कोटिंग इलेक्ट्रिकल कंट्रोल सिस्टम कहा जाता है, आम तौर पर एक निगरानी परत, एक नियंत्रण परत और एक उपकरण परत से बना होता है।निगरानी परत ऊपरी नेटवर्क परत में स्थित हैकार्यशाला में एक केंद्रीय नियंत्रण कक्ष स्थापित किया गया है, और एक पीएमसी प्रणाली बनाने के लिए कमरे में कंप्यूटर, सर्वर और प्रिंटर स्थापित किए गए हैं।सभी निगरानी कंप्यूटर और विद्युत नियंत्रण प्रणाली के पीएलसी को कार्यशाला स्तर के औद्योगिक ईथरनेट (ईथरनेट) के माध्यम से आपस में जोड़ा जाता है।, संचार प्रोटोकॉल टीसीपी/आईपी है।कार्यशाला में प्रत्येक नियंत्रित उपकरण की परिचालन स्थिति ईथरनेट के माध्यम से निगरानी की जाती है (एक ऐसी प्रणाली को संदर्भित करता है जो ईथरनेट के माध्यम से कंप्यूटर निगरानी प्रणाली को डेटा प्रेषित कर सकती है). नियंत्रण परत पूरे विद्युत नियंत्रण प्रणाली का मूल है और पूरे प्रणाली में "कनेक्टिंग" भूमिका निभाती है। यह मुख्य नियंत्रण इकाई के रूप में पीएलसी का उपयोग करती है,फील्ड बस के माध्यम से क्षेत्र से भेजी गई डेटा जानकारी (डिजिटल या एनालॉग इनपुट सिग्नल) प्राप्त करता है, और सीपीयू गणना और प्रसंस्करण के बाद, क्षेत्र उपकरण के नियंत्रण को महसूस करने के लिए संबंधित निर्देश (आउटपुट संकेत) जारी करता है।प्रत्येक प्रमुख नियंत्रण प्रणाली के पीएलसी एक ईथरनेट नेटवर्क इंटरफ़ेस से सुसज्जित है, जो एक सूचना बिंदु के रूप में कार्यशाला औद्योगिक ईथरनेट से जुड़ा हुआ है। उपकरण परत पूरे नियंत्रण प्रणाली की प्रमुख कड़ी है जिसमें मुख्य रूप से क्षेत्र संचालन स्टेशन शामिल हैं,फील्ड उपकरण डिटेक्शन इकाइयां (नज़दीकी स्विच), फोटोइलेक्ट्रिक स्विच, आदि), अन्य क्षेत्र इनपुट उपकरण (जैसे नियंत्रण बटन, आदि), और प्रदर्शन उपकरण (जैसे संकेतक रोशनी, आदि) ।यह क्षेत्र बस के माध्यम से नियंत्रण परत में पीएलसी से जुड़ा हुआ है, पीएलसी को इनपुट सिग्नल भेजता है, और पीएलसी से नियंत्रण निर्देश स्वीकार करता है।

पेंटिंग इलेक्ट्रॉनिक नियंत्रण प्रणाली के डिजाइन चरणों, सिद्धांतों और सामग्री

विद्युत नियंत्रण प्रणाली के प्रक्रिया डिजाइन का उद्देश्य विद्युत नियंत्रण उपकरण के निर्माण और उपयोग की आवश्यकताओं को पूरा करना है।विद्युत योजना के आरेख के डिजाइन और विद्युत घटकों के चयन को पूरा करने के बाद, विद्युत नियंत्रण उपकरण की समग्र विन्यास की जा सकती है, अर्थात् सामान्य विधानसभा आरेख और सामान्य वायरिंग आरेख का डिजाइन,और फिर प्रत्येक भाग के विद्युत विधानसभा आरेख और वायरिंग आरेख डिजाइन किया जा सकता है, और घटक सूची, इनपुट और आउटपुट लाइन नंबर और प्रत्येक भाग की मुख्य सामग्री सूची और अन्य तकनीकी जानकारी सूचीबद्ध की जा सकती है, और अंत में निर्देश पुस्तिका लिखी जा सकती है।कोटिंग विद्युत नियंत्रण प्रणाली के डिजाइन सिद्धांत निम्नलिखित हैं(1) विद्युत नियंत्रण सर्किट के लिए कोटिंग उत्पादन और प्रक्रिया की आवश्यकताओं को अधिकतम करने के लिए; (2) उत्पादन आवश्यकताओं को पूरा करने के आधार पर;नियंत्रण सर्किट को सरल और किफायती बनाने का प्रयास करें(3) नियंत्रण सर्किट की विश्वसनीयता और सुरक्षा सुनिश्चित करने के लिए; (4) आसान संचालन और रखरखाव।(1) विद्युत डिजाइन कार्यपुस्तिका तैयार करने के लिए(2) विद्युत कर्षण योजना और नियंत्रण विधि निर्धारित करने के लिए; (3) मोटर क्षमता और संरचना का चयन करने के लिए;(4) विद्युत नियंत्रण योजना के आरेख को डिजाइन करने और मुख्य तकनीकी मापदंडों की गणना करने के लिए(5) विद्युत अवयवों का चयन करना और विद्युत अवयवों की सूची तैयार करना; (6) डिजाइन गणना पुस्तिका लिखना।विद्युत योजनागत आरेख पूरे डिजाइन का केंद्रीय कड़ी है, क्योंकि विद्युत योजनागत आरेख प्रक्रिया डिजाइन और अन्य तकनीकी डेटा के निर्माण का आधार है।
