पारस्परिक स्वचालित छिड़काव लाइन

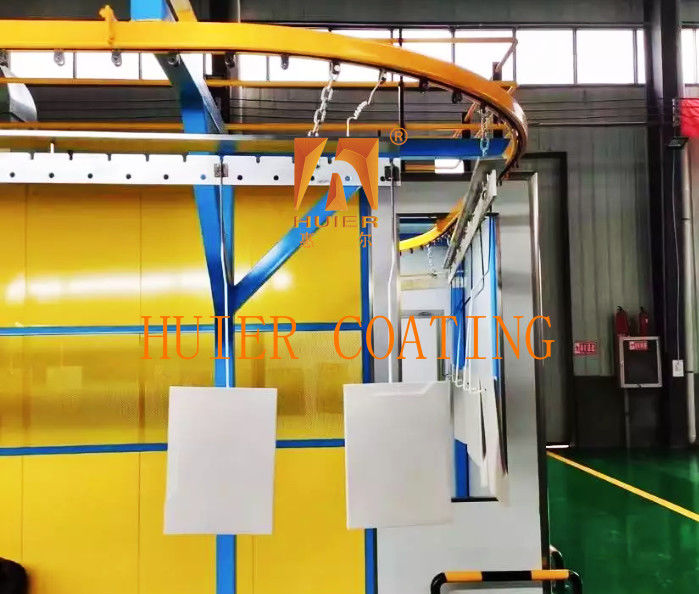

प्रौद्योगिकी की विशेषताएं: एक प्रतिवर्ती स्प्रे बंदूक + स्वचालित उठाने प्रणाली। सटीक प्रक्षेपवक्र नियंत्रण। पूरी तरह से बंद पाउडर परिसंचरण।
लागू परिदृश्यों : नियमित वर्कपीस (जैसे धातु की प्लेटें/फाइल कैबिनेट/चैसी) का कुशल छिड़काव
तकनीकी लाभों की तुलना (पारंपरिक मैनुअल लाइनों की तुलना में)
+ स्प्रेयिंग प्रक्षेपवक्र पुनरावृत्ति सटीकता 300% बढ़ी
+ पाउडर कचरे में 45% की कमी
+ 10 पूर्व निर्धारित प्रक्रिया व्यंजनों की स्वचालित कॉल का समर्थन करता है
कोर संरचना और घटक विवरण
(मॉड्यूलर डिजाइन. आईएसओ 9001-2025 प्रक्रिया मानकों के साथ संगत)
I. मुख्य फ्रेम संरचना
घटक के तकनीकी मापदंड/कार्यात्मक विवरण
गैन्ट्री रिसाइक्रोकैटिंग फ्रेम सभी स्टील ट्रस संरचना, मोड़ कठोरता ≥ 5×104 N·m/rad
परिशुद्धता गाइड रेल रैखिक मोटर ड्राइव, दोहराने पोजिशनिंग सटीकता ±0.3 मिमी
डबल-स्टेशन स्लाइड वैकल्पिक छिड़काव डिजाइन, सैद्धांतिक बीट 15 सेकंड/टुकड़ा
II. छिड़काव निष्पादन प्रणाली
बुद्धिमान पारस्परिक स्प्रे बंदूक समूह
6-अक्ष लिंकेज रोबोट बांह (अधिकतम स्ट्रोक X अक्ष 8m, Z अक्ष 2.5m)
उच्च वोल्टेज इलेक्ट्रोस्टैटिक जनरेटर (80kV स्थिर वोल्टेज आउटपुट, प्रतिक्रिया समय <0.1s)
अनुकूली घुमावदार नोजल (एटोमाइजेशन कोण 30°-90° स्वतः समायोजन)
पाउडर आपूर्ति प्रणाली
▶ डबल टैंक द्रवित बिस्तर पाउडर आपूर्ति (रंग परिवर्तन समय ≤8 मिनट)
▶ चक्रवात वसूली उपकरण (पाउडर वसूली दर ≥92%)
▶ पल्स बैकफ्लश फ़िल्टर (फ़िल्टरेशन सटीकता 0.3μm)
III. स्वचालन नियंत्रण प्रणाली
पीएलसी मुख्य नियंत्रण इकाईः सीएडी प्रक्षेपवक्र आयात का समर्थन करता है (डीएक्सएफ/स्टेप प्रारूप के साथ संगत)
3 डी विजुअल पोजिशनिंगः लेजर स्कैनिंग वर्कपीस समोच्च, सटीकता ± 0.5 मिमी
ऊर्जा खपत अनुकूलन मॉड्यूलः गतिशील रूप से स्प्रे बंदूक स्ट्रोक समायोजित करें, ऊर्जा बचत दर ≥18%
IV. प्रमुख प्रदर्शन संकेतक
| परियोजना | पैरामीटर मानक |
| छिड़काव दक्षता | 60-80m2/h (काम के टुकड़े की जटिलता के आधार पर) |
| फिल्म मोटाई एकरूपता | समतल क्षेत्र का सीवी मान ≤ 8% |
| VOC उत्सर्जन सांद्रता | ≤15mg/m3 (आरटीओ दहन डेटा) |
| ऊर्जा की खपत प्रति इकाई | 0.25-0.38kW·h/टुकड़ा (रीसाइक्लिंग सहित) |
1उच्च लागत प्रदर्शनः ग्राहक की उत्पाद पोजिशनिंग और विकास रणनीति के आधार पर, और आर्थिक सामर्थ्य के आधार पर, हम सर्वोत्तम लागत प्रदर्शन प्राप्त करते हैं।
2उपकरण की उन्नत और सावधानीपूर्वक डिजाइन अवधारणा, अत्यधिक स्वचालित औद्योगिक उपकरणों के साथ, एक आधुनिक और उन्नत उद्यम की छवि प्रदर्शित करती है।
3इसमें उच्च अनुकूलन क्षमता है, वर्तमान उत्पादन आवश्यकताओं को पूरा करती है और भविष्य में उत्पादन में वृद्धि और बेहतर गुणवत्ता की जरूरतों को ध्यान में रखते हुए विकास के लिए जगह आरक्षित करती है।
4गुणवत्ता अनुपालन ISO900 गुणवत्ता प्रबंधन प्रणाली का सख्ती से पालन करता है, जिसमें पूरे उपकरण की स्थापना के हर छोटे से विवरण को सख्ती से नियंत्रित किया जाता है।
